如何通過控制器來控制真空爐中的加熱過程？
通過GPC功率控制器實時過程控制報警和診斷功能，來對三相石墨加熱器進行準確的功率控制。
1工藝過程
真空爐廣泛應用于生產工業和研究實驗室，尤其是那些需要精確高溫?zé)崽幚淼慕饘?鋼/陶瓷零件，而且退火、釬焊、燒結過程中要求的一致性和低污染工藝均需要在真空爐中進行。
爐腔中的真空狀態是通過抽走空氣端的氣體而形成的，目的是為了防止產品的氧化，熱量的損失，因此需要消除任何污染源。通常使用氬氣等惰性氣體在爐內完成所需過程后再將處理過的金屬快速冷卻到非冶金水平（低于 200°C）。

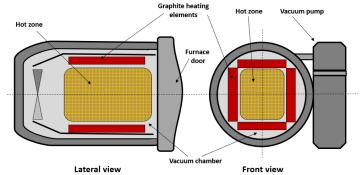

圖1-工藝過程
2生產挑戰
石墨加熱元件可以在惰性或真空環境下超過2000°C（3632°F）的溫度中工作。這是一個關鍵過程，必須以自動模式去進行。由于非線性/標準的工作條件，電源控制器必須智能化，并在考慮到以下條件的情況下運行：
01石墨電阻曲線
溫度從20°C(68°F)上升至500°C(932°F)左右時，電阻值下降約20%，達到3000°C(5432°F)時，電阻值可達20°C(68°F)時測量值的1.4倍。
02加熱器工作電壓24/70Vac
需要變壓器380/480Vac：24/70Vac
03預測性維護
加熱器和電源控制器的實時診斷，以防止損壞、短路和隨之而來的設備停機。
3產品優點
GPC控制器功能
可配置的可控硅（晶閘管）點火方式 可配置控制模式，以適應加熱器的不同電阻曲線，包括電流限制和功率反饋三相兩線/三線控制 連接方式：最常用的以太網現場總線輸入信號：手動、0-10V/4-20mA，通過現場總線輸入通過PC/或手持終端配置電源控制器

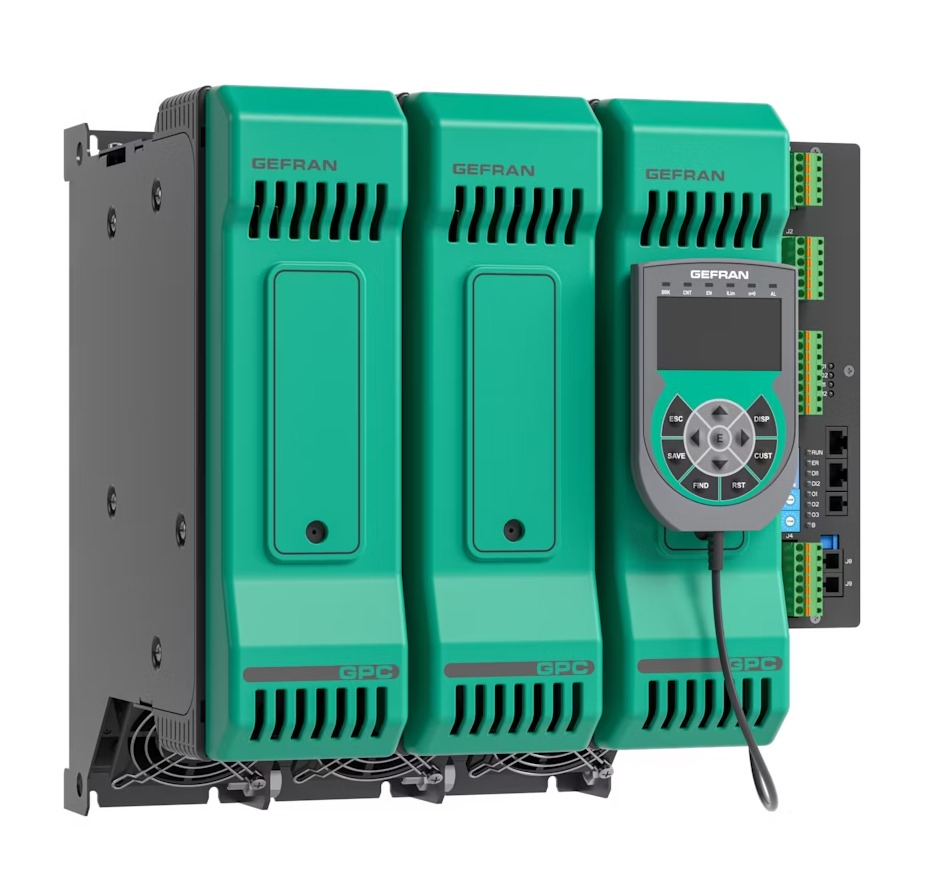

GPC功率控制器
各種診斷和預測性維護
通過12個嵌入式熱敏電阻對控制器的電源終端進行連續溫度監測加熱器斷電報警和定制電源控制方案監控線路電壓、線路頻率、負載電流、負載阻抗和負載功率
解決方案
GPC功率控制器為可控硅提供所需的控制模式，并驅動變壓器。
功率反饋控制功能
需要在加熱器冷卻時啟動窯爐，以避免損壞石墨加熱器。讓傳輸?shù)郊訜崞鞯墓β时３趾愣ǎa(bǔ)償電壓變化和加熱器氧化引起的歐姆值變化（最多+30%）。
圖2-功率反饋方案
變壓器控制：延時觸發
為了避免變壓器產生"浪涌電流"，初始電流可能是額定負載電流的6-10倍。專用的延時觸發功能可在第一個周期插入觸發延時，以便耗盡殘磁。

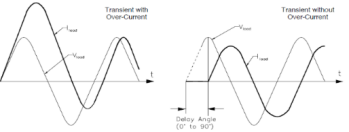

圖3-延遲觸發功能
預測性維護
電纜連接松動等問題會隨著時間的推移可能會造成嚴重后果。如果控制不當，熱量升高，連接處會開始熔化或產生火花，從而引發火災。GPC提供的預測性維護功能可以測量所有電力電纜夾線的過溫情況，以防止危險的發生。
自動學習加熱器斷電警報功能
HB報警限值取決于負載類型/連接和點火模式。此外，每個受控相位的閾值也可能不同。
自學習報警閾值功能可實現簡單、快速和安全的配置。GPC通過功率輸出百分值列表自動啟動電流讀取程序，并自動設置合適的閾值
優化配置
與三線控制相比，三相負載的兩線控制具有成本優勢。它還能節省控制設備的空間，減少晶閘管產生的熱量。
圖4-三相兩線控制
