在機械安全領域，任何旋轉風險都必須被量化、被監控、被可靠切斷。

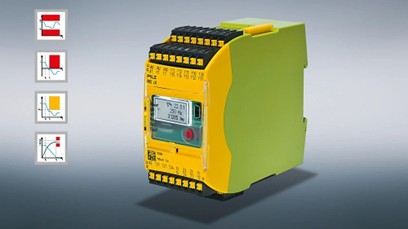

皮爾磁PILZ的PNOZ S30擁有強大的安全監控功能，可對設備的靜止、速度、速度范圍、旋轉方向等情況進行全方位監控，確保其安全等級最高可達PL e和SIL CL 3類別等級（ISO13849-1和 EN/IEC62061），PNOZ S30在應用中能適應任何的主控系統或者安全控制系統，為操作人員提供保護。

硬件架構：空間、成本和擴展性的三重優化

從硬件配置來看，PNOZ S30設計精巧。

它僅有45mm的緊湊型寬度，卻集成了2個達到PL e性能等級的安全觸點，2個輔助觸點，4個輔助半導體輸出和1個可配置模擬量輸出。其中，可配置模擬量輸出是一大亮點，這一設計使得它既能實現安全切斷功能，又能將安全測量的速度直接傳遞給主控PLC，無需額外配置標準系統的速度監控模塊，大大節省了成本和空間。此外采用AND（與）和OR（或）連接方式，最多能連接三種安全邏輯功能 ，減少布線錯誤的同時加快了調試速度，為設備的快速安裝和投入使用提供了便利。

如果用戶有更多觸點需求，則可配合PNOZ s22擴展模塊進行觸點擴展，增加2組可獨立分配的安全切斷邏輯，每組包含3個安全觸點和1個輔助觸點，可服務于不同的安全分區，進一步增強了設備的功能性和適用性。

配置與診斷：旋鈕+軟件雙通道

在參數設置和操作上，PNOZ S30充分考慮了用戶體驗。

用戶不僅可以通過面板旋鈕這種傳統方式進行參數及功能設置，還能通過USB-C線連接PC，使用PNOZsigma Configurator軟件進行快速簡單的配置，數據的讀取、復制、編輯和存儲都變得十分輕松便捷。用戶可以根據實際需求，最多設置16種模式，每種模式下可選擇九種功能，每個功能對應各自的輸出 ，極大地拓展了單一設備的應用范圍，滿足各種復雜的工業場景需求。

典型應用

安全速度監控的全能戰士

從應用場景來看，PNOZ S30具有廣泛的適用性。在一些高速運轉的設備中，PNOZ S30能實時監測速度，一旦發現異常超速，便迅速觸發安全動作，避免事故發生。

● 應用場景一：風電領域

在風電領域，風機運行環境復雜，對設備安全性要求極高。PNOZ S30可對風機的轉子和發電機軸進行高、低速下的超速監控以及斷軸監控 ，還能使用SDI功能監控旋轉方向，有效避免扭纜風險，確保風機在惡劣環境下安全穩定運行，減少停機時間。

● 應用場景二：輪胎橡膠行業

輪胎成型設備在工作時，各部件的運動需要精確協調。PNOZ S30可以對輪胎成型設備的各個運動部件的速度和方向通過多種安全功能監控進行監控。不僅如此，PNOZ S30還能對輪胎成型設備的靜止狀態進行監控，如在打開安全門前發出請求解鎖信號，PNOZ S30檢測運動機構處于靜止狀態時，安全門鎖方能打開，確保設備在停止工作時處于安全狀態，防止意外啟動對操作人員造成傷害。

● 應用場景三：機床行業

機床行業中，PNOZ S30可以監控機床主軸旋轉的速度，保證主軸在限定的速度內運行工作，避免發生超速出現撞擊的現象；在更換刀具和維護保養時，PNOZ S30可對主軸進行零速靜止監控，保證人員在特定模式下的安全。

PNOZ S30的價值不僅在于“能監控”，更在于其讓高防護等級的旋轉安全成為“可復制的標準件”。從風機到機床，從輪胎產業到游樂設施，工程師只需要一把螺絲刀/一條USB-C線，就能把PL e級的安全監控裝進任何有旋轉軸的場景，為工業設備的安全運行提供了有力保障。
