通過WPG-A磁致伸縮傳感器、QE1008-W應變傳感器、KS壓力傳感器的結合使用，對立式液壓設備模具的移動和壓力測量進行重復高效的控制。
工藝過程
立式液壓設備主要是通過壓縮金屬工件，以改變其最終的形狀為主。設備上半部分模具的位置移動由一個封閉的液壓回路進行控制，通過液壓缸來驅動立柱的移動。立柱的數量和壓力設備的尺寸取決于生產所需的重量，而所需的重量來自于需要加工的工件，通常這些工件大多數都是不同厚度的金屬板。
生產挑戰
由于需要加工的板材厚度可變且尺寸較大，因此，控制設備上半部分模具的兩根/四根立柱的移動必須重復同時進行，即使在高強度沖擊的困難工作條件下也是如此。特別是在較大的壓力設備中，四根立柱所受到相對力之間的不平衡可能會對設備和人員造成損害。因此，正確校準壓力設備和測量數據的功能是至關重要的。同時，由于上半部分模具的定位是通過閥門來控制封閉液壓回路的油流實現的，因此需要對油壓精確測量的要求是必不可少的。
產品優點

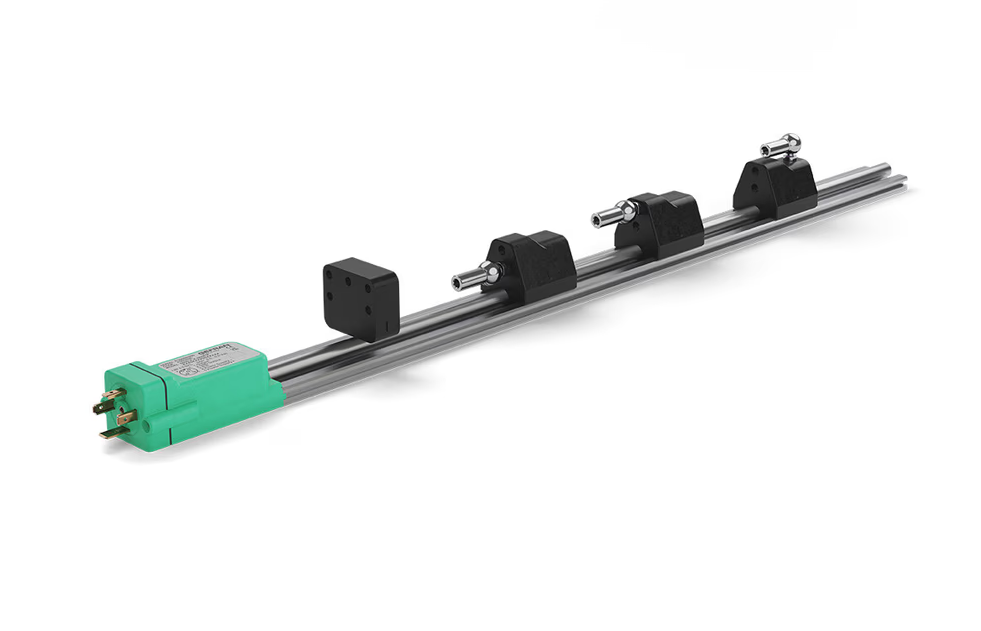

WPG-A磁致伸縮傳感器
量程：400mm
線性重復精度：0.01mm
抗沖擊能力強：100g
信號線性度：0.04%FS

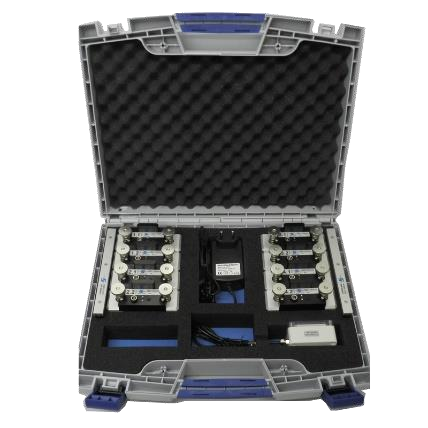

QE1008-W應變傳感器
無線傳輸（2.4GHz），無需線纜
適用于直徑為45mm或以上且平面的拉桿
采用磁性壓接技術進行快速、無損組裝
KS壓力傳感器
結構緊湊，不銹鋼材質
量程范圍：1-1000bar
輸出信號：0...10V(3 wires/4...20mA(2 wires)
高精度，具備SIL2認證
解決方案

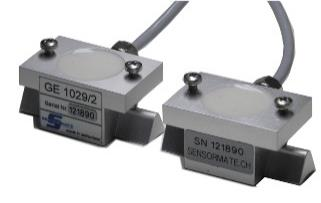

將浮動光標PCUR0202固定在移動的模具上，便于安裝WPG-A磁致伸縮傳感器來對立式液壓設備滑塊進行位移的控制。KS壓力傳感器確保液壓回路的壓力控制符合更高的安全標準。磁性安裝QE應變傳感器為校準立柱所受的力提供了快速、簡便的方法。另外，GE1029應變傳感器可用于對作用力的連續監測。
