在浩瀚的光學世界里，偏振光如同一把鑰匙，悄然開啟了傳感器光學應用的新紀元。它不僅僅是光波振動方向的一種特殊表現，更是現代工業傳感器設計中不可或缺的核心元素。
早在10年前，明治的光學工程師便將偏振技術融入光電傳感器的設計中。當偏振光與傳感器技術相遇，一場關于精準測量、高效檢測與智能識別的革命悄然興起。
光的偏振是指光波沿特定方向振動的行為。通俗地說，光可以像水波一樣振動，但光的振動方向并不是無序的，而是沿著特定的方向振動。這種振動方向的特性稱為光的偏振。
偏振光的研究起源
1669年，丹麥科學家拉斯穆·巴多林第一次通過石英晶體發現了雙折射——“線條魔法（紙上一條線，透過石英看到兩條線）”；1690年，恵更斯在《光論》里對這一物理現象進行了詳細的論述，但無法解釋；同時代的牛頓對雙折射現象的成因進行了猜測，但以失敗而告終，因為牛頓用光的粒子性解釋這種現象。1803年托馬斯·楊著名的楊氏雙縫實驗證明了光的波動性，到了1808年，“偏振之父”馬呂斯在波動光學的基礎上完美地解釋了雙折射現象，并將這種性質稱為“偏振”，證實了偏振是光的一種固有特性，于第二年發表論文提出了著名的馬呂斯定律，從此開啟了人類認知世界的又一個新維度。

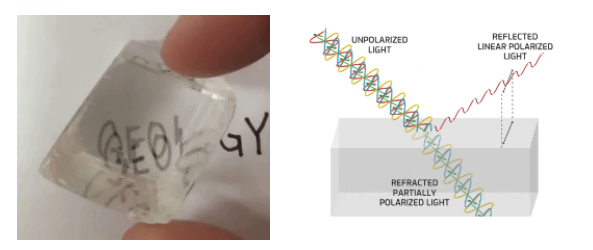

左圖為雙折射現象，右圖為光的偏振特性
由于偏振是波動光學的特性，需要用波動方程來描述，導致在實際測量、描述、應用計算中過于繁瑣，很難用。于是，天才數學家斯托克斯于1852年提出了著名的 Stoke向量來描述偏振光，使得偏振變得簡潔明了。你看，用四個參量S0、S1、S2、S3（也常用I、Q、U、V表示）組成4×1的列向量來確定光波的偏振態。

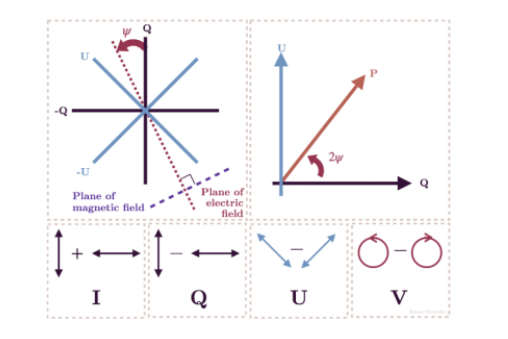

Stokes矢量
1892年，龐加萊提出了能夠直觀描述偏振態的Poincaré球表示法，1941年，瓊斯引入Jones向量來描述，但該方法具有一定局限性，其只適用于完全偏振光，若想對于部分偏振光或非偏光進行計算，則需使用穆勒矩陣。

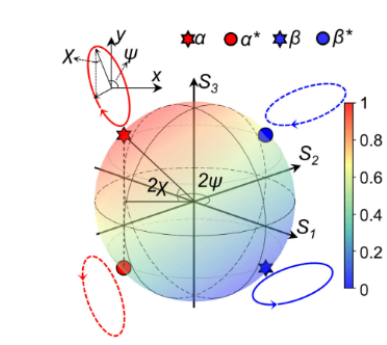

Poincaré球
Mueller矩陣由美國物理學家穆勒于1943年提出，用于表示斯托克斯矢量之間的變換，矩陣由4×4共16個參量構成。對于一般介質，通常各個穆勒矩陣元都具有特定的物理意義。無論是Stokes向量還是Mueller矩陣，都能夠很好地描述偏振特性，在偏振成像中也扮演著重要角色。

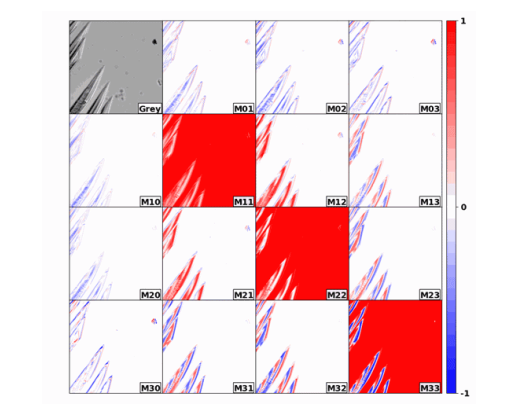

硫酸鎳晶體生長過程的Mueller矩陣
光的橫波性與偏振態
偏振:波振動對傳播方向的非對稱分布

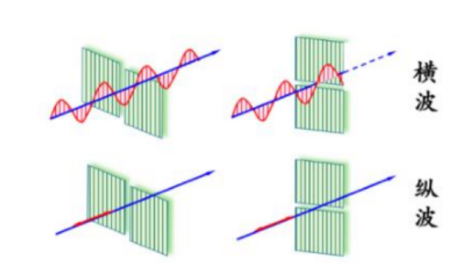

偏振性:無論狹縫如何，縱波總能通過狹縫繼續向前傳播;而橫波只有在狹縫方位與振動方向平行時，才能完全通過狹縫
即縱波不具有偏振性，橫波具有偏振性→區分橫、縱波的標志
電磁波屬于橫波，根據光的電磁本性，所以光波是橫波，具有偏振性
振動面:光矢量的傳播方向與振動方向構成的平面
偏振光的圖示:在光波傳播方向的軸線上用短線表示在振動面(紙面)內的光振動，圓點表示垂直于振動的光振動，短線或原點數量與其振動的強度正相關

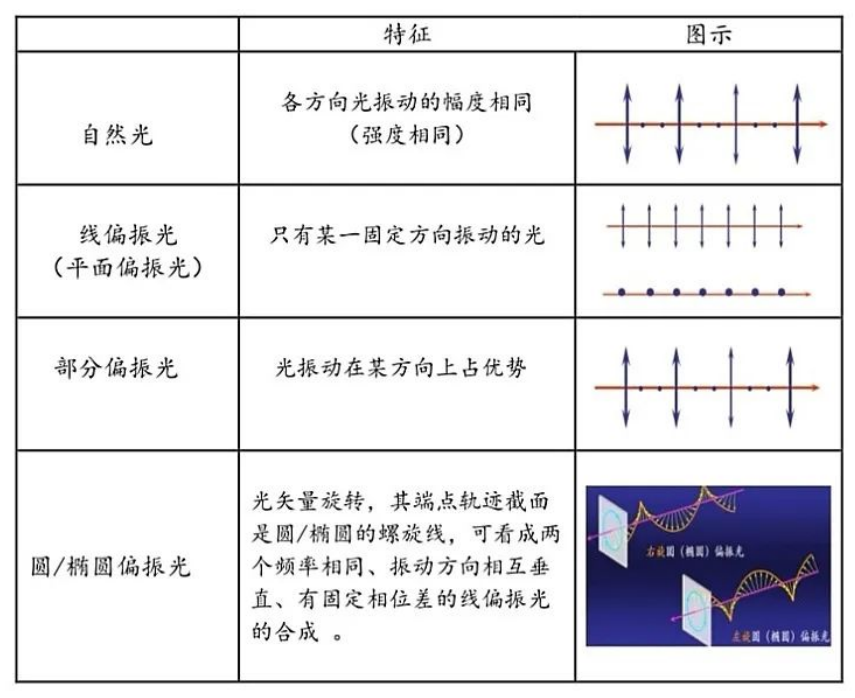

光的五種偏振態:
偏振光在
傳感器光學中的神奇應用
一、 高精度電流測量
在電流傳感器中，偏振光技術展現了其獨特的魅力。通過激光光源產生固定振動方向的偏振光，當光線穿過被測電流產生的磁場時，其偏振方向會發生微妙的變化。這一變化被精密的檢測器捕捉并轉化為電信號，從而實現對電流的高精度測量。這種技術不僅提高了測量的準確性，還增強了傳感器的穩定性和抗干擾能力。
那么，位移傳感器中偏振光的精度和可靠性提升是如何實現的呢？
位移傳感器中偏振光的精度和可靠性提升主要通過以下幾種技術實現：
1、偏振調制技術：利用米勒矩陣對偏振光進行調制，通過起偏器、薩伐爾板、兩塊1/4波片、光彈調制器和檢偏器的組合，形成兩個錯位的偏振方向正交的像光柵。這種技術可以有效消除光源光強波動和電路增益變化引入的測量誤差，抑制雜散光和探測器噪聲的影響，從而提高測量精度。
2、DSP實現的偏振光直線位移傳感器：基于光的偏振特性、馬呂斯定理和法拉第旋光效應，采用同光源雙光路檢測，實現了大量程直線位移的測量。這種方法通過數字信號處理（DSP）技術，提高了位移傳感器的精度和可靠性。
3、多方向偏振光實時定位技術：通過多方向陣列結構中的偏振光導航傳感器實時檢測天空多個方向的偏振光信息，并進行優選和融合處理，計算得到更加可靠且準確的位置信息。這種方法不僅提高了定位的精度，還增強了系統的實時性和可靠性。
4、仿生偏振光導航傳感器設計：通過天空偏振光信息得到方向信息，并結合GPS接收器得到位置信息。采用小波去噪方法對傳感器輸出信號進行濾波，用最小二乘法和最小二乘向量機法補償了傳感器固有誤差，顯著提高了傳感器的精度。
5、偏振分集技術：在光纖傳感器中應用偏振分集技術，可以大大緩解偏振衰落問題，通過相位載波調制解調技術實現信號的穩定檢測，從而提高系統的精度和可靠性。
二、 視覺檢測與成像
在工業視覺檢測領域，偏振相機利用偏振光的特性，極大地提升了檢測的精度和效率。傳統相機在面對高反射或低對比度物體時往往力不從心，而偏振相機則能過濾掉不必要的反射光，增強圖像的對比度，使得劃痕、凹痕等微小缺陷無所遁形。

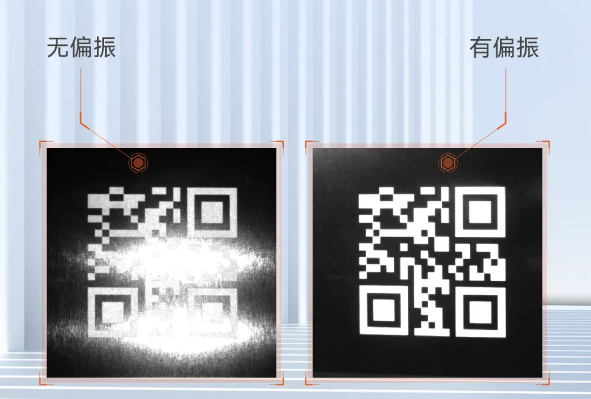

明治帶偏振光的智能讀碼器效果
此外，偏振相機還能通過偏振角度的著色，揭示出物體表面的應力分布和材質特性，為質量控制和材料分析提供了有力工具。
三、應力與形變檢測
在材料科學和工程領域，偏振光技術被廣泛應用于應力與形變的檢測。當偏振光穿過受應力或形變的材料時，其偏振狀態會發生變化。通過測量這種變化，可以準確地評估材料的應力分布和形變程度。這對于確保結構安全、優化材料設計具有重要意義。
四、通信與傳感技術
在通信領域，偏振光也被用作信息傳輸?shù)妮d體。通過調制偏振光的偏振狀態，可以實現高速、大容量的數據傳輸。同時，在光纖傳感技術中，偏振光被用來檢測光纖中的微小變化，如溫度、壓力等物理量的變化，從而實現對環境參數的實時監測。
偏振光在傳感器光學中的應用，不僅拓寬了傳感器的應用領域，還提升了傳感器的性能和精度。隨著科技的不斷發展，我們有理由相信偏振光技術將在更多領域展現出其獨特的魅力和價值。讓我們共同期待這場由偏振光引領的光學革命帶來的無限可能！
