產品概述：

通過WRG-A磁致伸縮位移傳感器來控制金屬板自動焊接設備的獨立升降臂，將其誤差范圍優化控制在1.5mm以內。

工藝過程

設備的主要用途是焊接金屬板，滾輪送料裝置將兩塊大的金屬板送到兩個相對的TIG焊接單元。整個焊接過程包括抬升兩塊金屬板，然后沿其整個長度焊接切向板。

圖1 工藝過程

產品挑戰

在工藝過程中，由于兩塊板的尺寸較大，需要15個獨立的提升/定位臂來對比例閥門控制的液壓缸進行操作。難點在于金屬板塊的同步提升，且避免板塊變形。與其它不在同一高度的板塊相比，某些機械臂的重量過重。精確測量和控制液壓回路中的油壓以及機械臂的位置對工藝應用非常關鍵。需要位移傳感器和壓力變送器的相互合作才能實現，它們具有非常高的精度和可重復性。

產品優點

KS壓力傳感器

結構緊湊，不銹鋼材質

量程范圍：1-1000bar

輸出信號：0...10V(3 wires/4...20mA(2 wires)

高精度，具備SIL2認證

圖3 KS壓力傳感器

WRG磁致伸縮位移傳感器

滑動或浮動磁性光標

量程：50-1500mm

IP67防護等級

抗干擾度強，高重復精度

線性度：0.04%FS

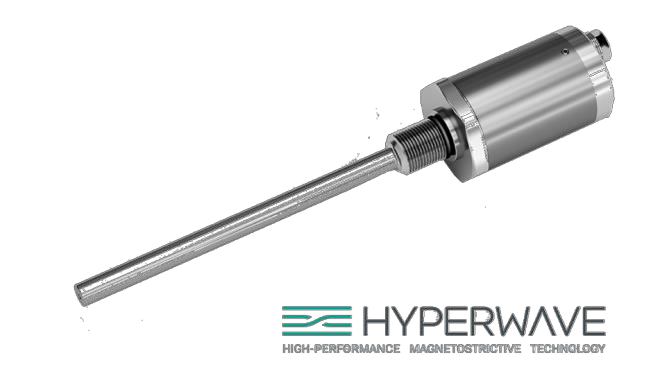

圖4 WRG-A磁致伸縮傳感器

解決方案

KS壓力傳感器應用于在液壓回路中進行對油壓的測量，同時在金屬板設備的液壓缸中安裝15個WRG-A磁致伸縮位移傳感器，通過實時反饋運動部件的位置，來對同步移動的設備進行精確的測量。
