如何通過傳感器來控制木材加工設備的機械運動？
我們通過WRP-A(300mm)、WPP-A(2000mm)兩種量程的磁致伸縮位移傳感器來控制木材加工機械中油缸和供料器的位置，從而進行精準的切割運動。
工藝過程
木材加工機械包括用于從軟木或硬木的木料中劈裂木柴的設備。許多木材加工機械由液壓、電動桿和活塞組件組成，這些組件通常以噸為單位。
在液壓機械中，木材加工設備要么使用液壓活塞驅動木料使其通過固定的刀片，要么使用旋轉的錐形螺旋軸將木料拉到刀刃上。液壓木材加工設備由三個液壓執行器組成，可移動至所有加工階段。其額定力越大，可劈裂的木料厚度或長度就越大。
生產挑戰
生產過程中：
在生產過程中，裝有磁致伸縮位移傳感器WPP-A的進料架負責原木的進料，每個油缸都安裝有WRP-A位移傳感器。原木的截?cái)嗪碗S后的劈裂是由執行器（液壓缸）實現的，執行器先垂直壓住原木，使其在切割過程中停止，再將其水平推入木材加工設備，以獲得木質原木。
所有機器的運動：

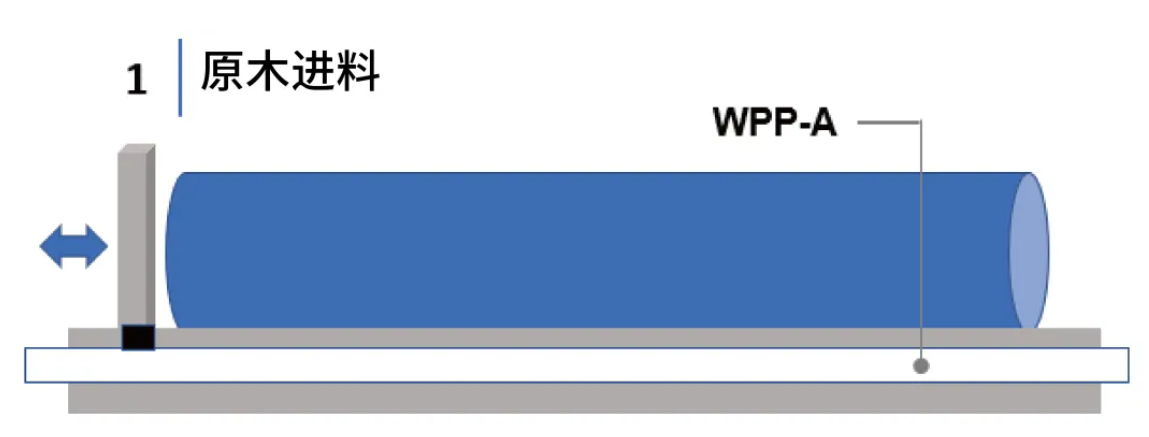

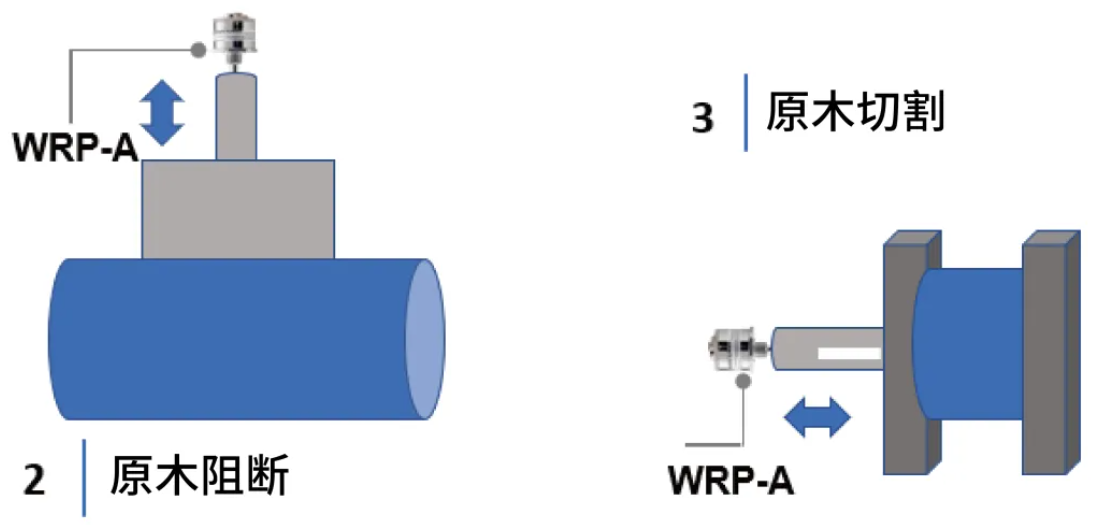

進料、阻斷、切割，都需要在定位方面得到精確的控制（如圖1所示）。所有階段均由PLC控制驅動，PLC通過安裝在機器上的線性位移傳感器來接收液壓執行器和送料架準確位置的信號。

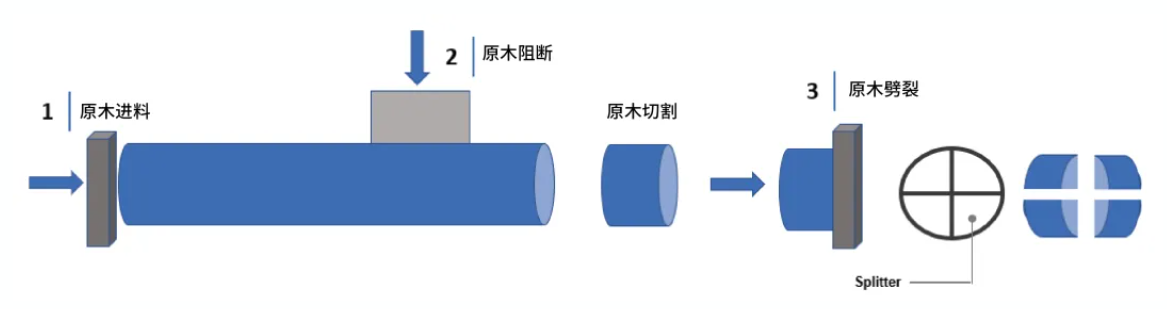

原木劈裂過程（如圖2所示）：
原木進料-原木阻斷-原木切割-原木劈裂。
圖2
產品優點
WRP-A線性位移傳感器
線性誤差：≤±0.02%/FS
抗干擾能力強
防護等級高：IP67
抗振動性強：
15g/10...2000Hz(DIN IEC68T2-6)
WRP-A線性位移傳感器

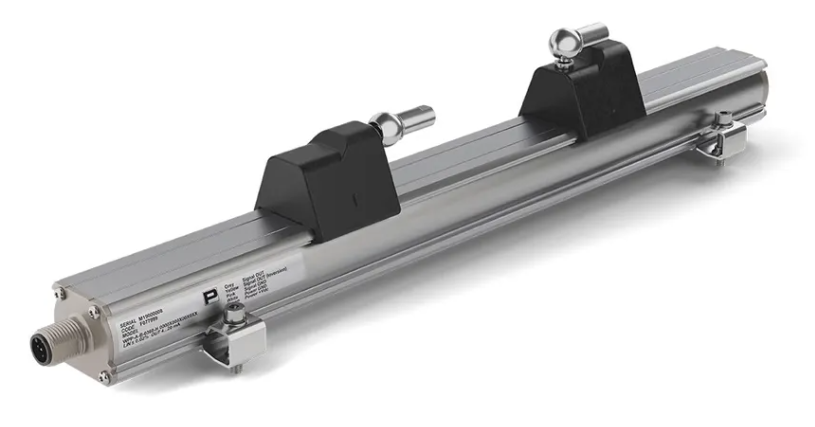

WPP-A線性位移傳感器
優化的機械結構，測量精度高
抗干擾能力強
高IP67防護等級
抗振動性強：
15g/10...2000Hz(DIN IEC68T2-6)
WPP-A線性位移傳感器
解決方案
由于機器在生產階段會產生高強度振動，因此傳感器必須具備高可靠性。15g/10...2000Hz (DIN IEC68T2-6)的抗振動性和非接觸式技術實現了所需要的可靠性水平。
線性位移傳感器WRP-A/WPP-A采用磁致伸縮技術，線性誤差≤±0.02%/FS，信號穩定性高，可提供精確的位置測量。此外，IP67防護等級還能確保傳感器完全適用于此類應用。因?yàn)槿绻鈿]有適當密封，細小的木屑都可能會影響傳感器的性能。
