BGS英文全稱background suppression 即背景抑制的意思，背景抑制光電開關指的是一種檢測距離不受背景顏色影響的光電傳感器。
傳統的漫反型光電傳感器根據反射的光亮值進行檢測，由于光亮值會受到工件顏色、材質、透明度等因素的影響，所以利用同一款漫反型傳感器檢測不同工件時，距離會產生很大的變化。在一些在工業自動化及設備里無法正常使用，而背景抑制光電傳感器由于其檢測所有顏色距離基本相同，重復精度高，響應快等優點，得到了廣泛應用。
點擊視頻秒懂
普通光電&背景抑制的黑白差檢測效果
想知道工程師們是如何實現漫反射光電傳感器背景抑制性能的提升嗎？
本期小明就來跟大家一起分享一下~
相關技術中的背景抑制光電傳感器主要采用PSD接收管接收光信號，PSD接收管的內部含有兩個接收管，一般上半?yún)^(qū)是遠距離區，下半?yún)^(qū)是近距離區，不同距離目標物反射到遠距離區與近距離區的能量不同，當遠距離區接收能量大于近距離區時，進而能夠檢測到物體，但是由于不同背景反射能量不一樣，遠距離時的深黑色物體與白色物體存在至少10％以上的黑白差，不能真正的做到背景抑制，影響檢測精度。

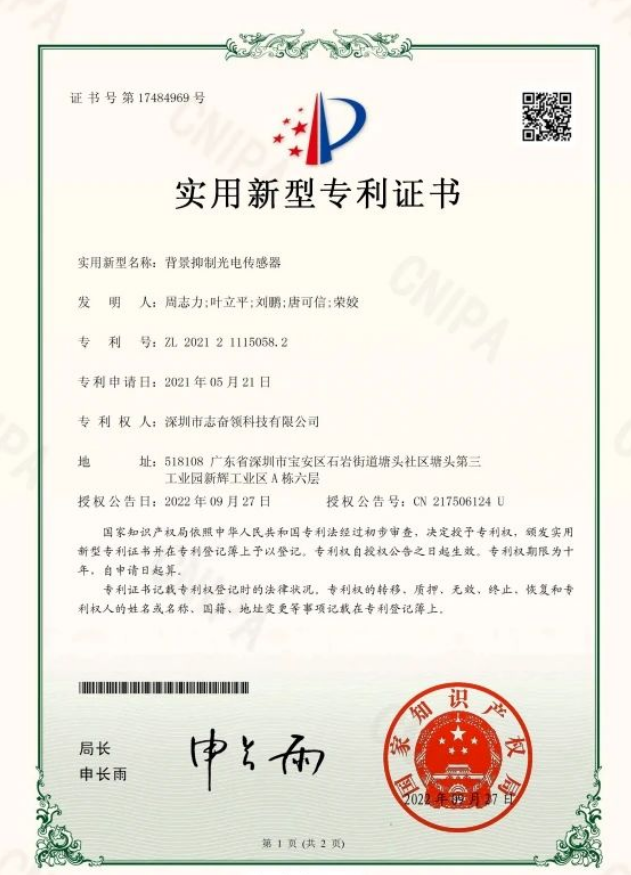

為了解決這個困擾，明治傳感第17484969 號專利提供了一種背景抑制更佳的背景抑制光電傳感器設計方案，使得不同顏色背景反射到接收的位置是一樣的，檢測黑白差幾乎為0，能夠做到真正的背景抑制，提高了檢測精度。在大批量生產時候還可以對電位器進行批量校準，使出產的產品一致性佳。
Science
Technology _
背景抑制漫反射原理使用的基礎是三角測量原理。使用這個原理的傳感器有兩個鏡片，一個發射，一個接收，在其檢測物體反射回的光的時候，不僅可以檢測返回的光的強度，還可以檢測返回光的角度。

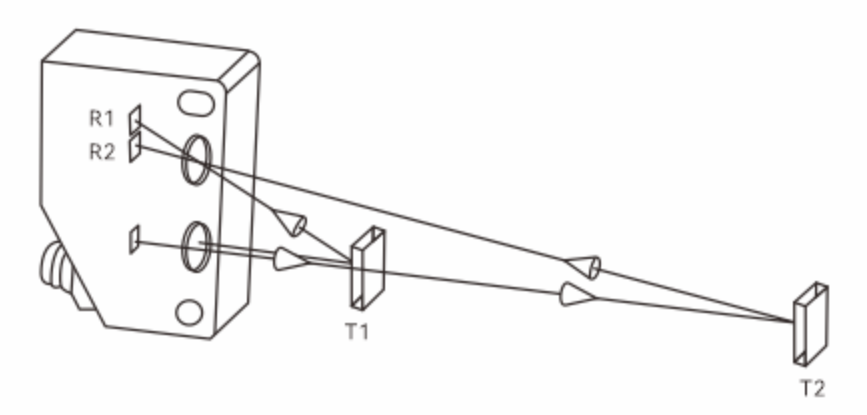

如圖所示: 在光線發射方向上，不同位置處目標物反射的光打到接收鏡上的角度是不同的，而接收鏡片是個聚焦透鏡，會把同一位置反射回來的光聚焦到接收芯片上的某一點，也就是說，芯片上聚焦點的位置其實反映的是被測物位置的信息。
這個時候，芯片會把位置的信息變換為電信號給到處理器。一般情況下，開光量的傳感器和測距類的傳感器都有用到三角測量原理，不同的是開關量的傳感器接收芯片是雙PD二極管陣列，而測距類的傳感器接收芯片是CCD芯片或者CMOS芯片。
應用場景
多種顏色物料

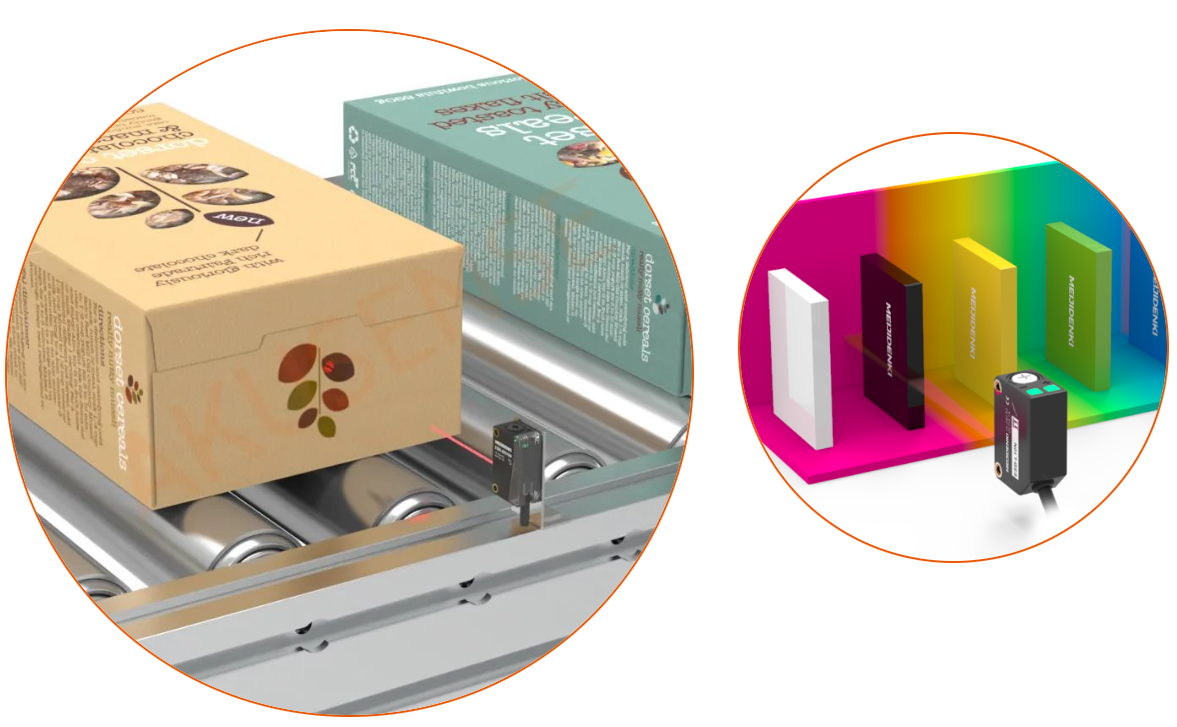

對于流水線上多顏色的物料，背景抑制光電傳感器不易受顏色變化影響，即使是反射光差距最大的黑色、白色物料均能提供幾乎相同的檢測距離
背景顏色與被測物一樣

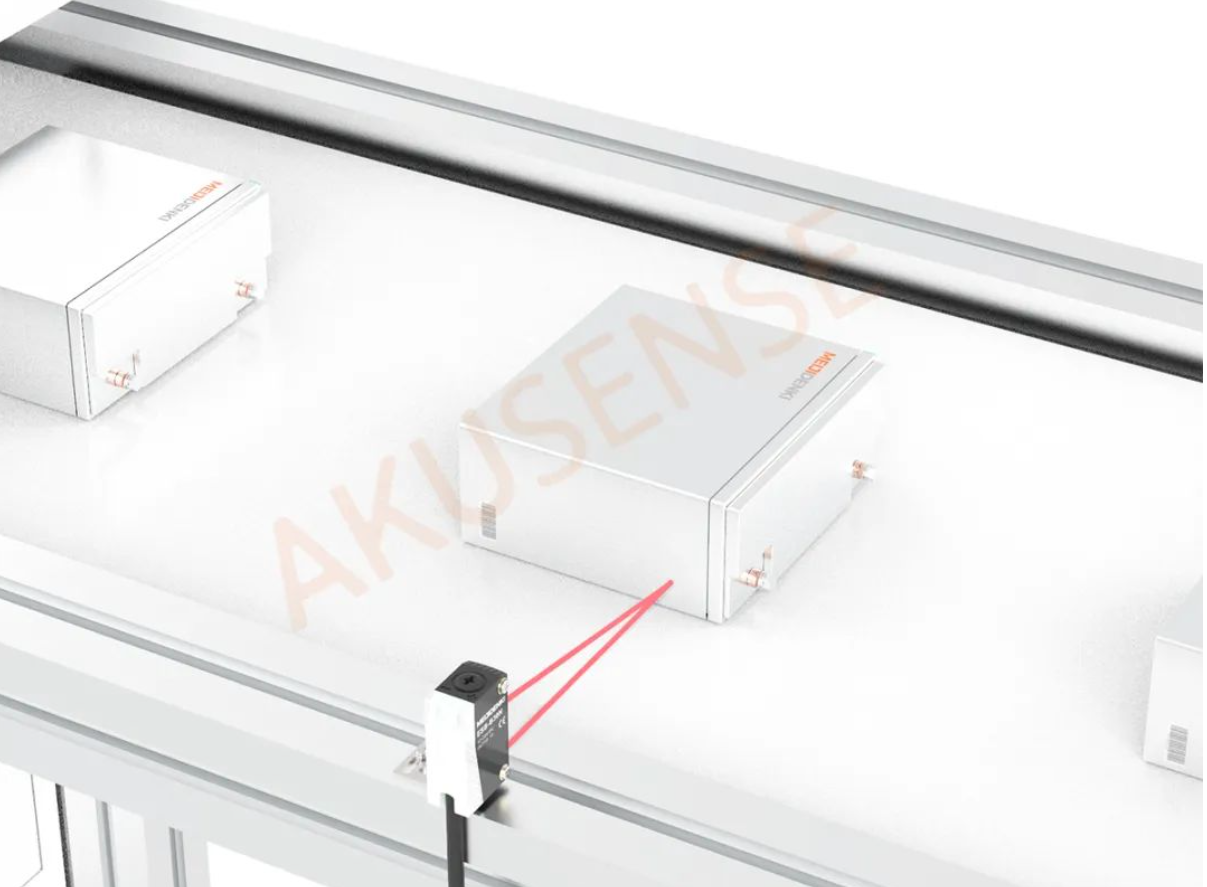

如果背景跟被檢測物料顏色一樣，用普通漫反射光電很容易造成誤動作，或者檢測不到淺色物體，這個時候背景抑制光電傳感器，可以屏蔽背景只檢測物體，不需要去調整傳感器檢測距離
檢測對象背景復雜
如果被測物背景發生變化（比如人員經過或背景有變動）的情況下，背景抑制光電傳感器不會發生誤動作

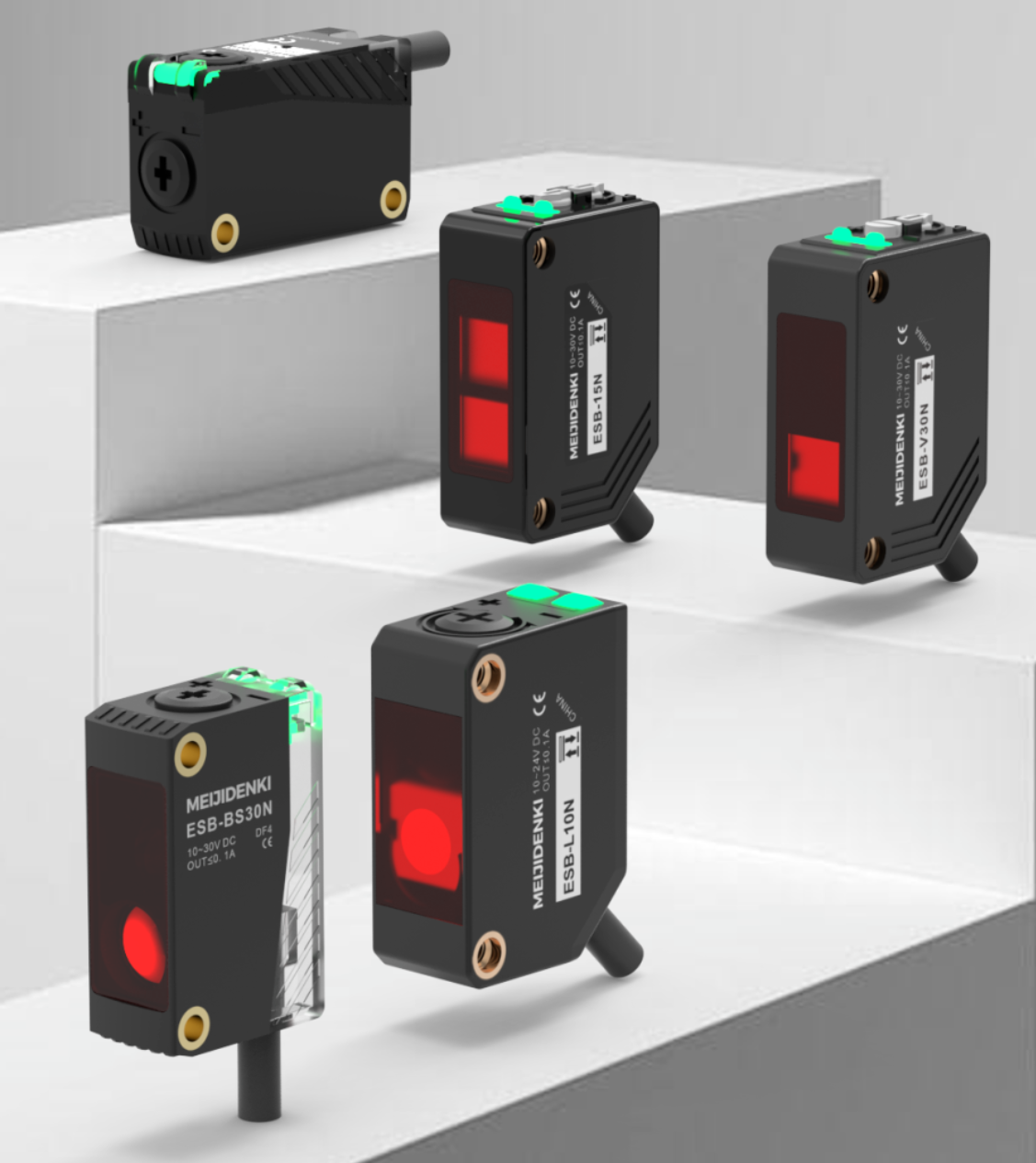

憑借此項發明，明治開發出了針對不同場景用途（檢測細小物料的小光斑、檢測孔洞物料的寬光斑、條形光斑等）的背景抑制系列產品，以其卓越的背景抑制性能表現，受到了眾多用戶的一致好評
