皮爾磁PNOZmulti2系列產品推出后，在針對中小 型安全控制系統的市場上得到了廣泛的應用而且也獲得 了用戶的高度認可。好用、易用、價格親民是PNOZ- multi2的一些顯著標簽。

在此基礎下，皮爾磁也正不斷地開發PNOZmulti2 中PNOZ m B1的功能。

本體能力

PNOZ m B1本體無輸入或輸出點，可根據所使用 輸入/輸出模塊的類型進行數量控制，做到物盡其用。本 體集成兩個RJ45以太網接口，且該接口支持Modbus/ TCP,TCP/IP協議，方便與第三方元件實現高效數據通 訊。使用USB記憶棒作為存儲介質，多個項目均可保存 在USB記憶棒中。正是這種便利性，為客戶應用的多樣性提供便利和有力的技術支撐。發光顯示屏便于快速調 試和輕松診斷。

擴展能力

在右側可以連接最多12個安全擴展模塊(數字量， 模擬量和編碼器信號)和1個用于標準應用的輸出模塊。

向左可以擴展3種不同類型的安全連接模塊(安全 通訊)，合共最多4個;也可以擴展1個現場總線模塊( 涵蓋現今主流的標準通訊協議)。

組合能力

由于可以擴展安全連接模塊，打破了一個基礎模塊 有限的擴展硬件模塊數量的限制，安全輸入輸出的數量 可以更上一個量級。

A. PDPLink,(最多4個)，配合PDP67現場接口模 塊實現離散式現場IO信號的接入，最多可擴展 256個IO點。

B.MultiLink(最多4個)，實現多套multi系統之間 的安全信號通訊(點對點方式)，1個multi( 支持所有基礎模塊)系統最多可以同時與4套 multi系統實現安全通訊能力。兩套Multi系統間 最長物理距離可達1000米。

C. SafetyNET(最多1個)，實現多達16套multi2( 僅支持multi2系列基礎模塊)系統之間的安全 信號通訊(廣播方式)，形成線性拓?fù)涞陌踩? 實時以太網結構。

PNOZ m B1由于能力突出，靈活性又強，再加上 multi系統編程容易上手，設計者從項目設計到執行，包 括后期的整改等流程上，都能做到從容不迫，從而在市 場上擁有大量的“粉絲”。下面將介紹一個實際的應用 案例，該項目把PNOZ m B1的特性及優勢體現得淋漓盡致。

用戶需求是重中之重

此次的客戶是一家為半導體封裝及電子產品生產的 所有工藝步驟提供技術和解決方案的設備制造商，足跡 遍布全球30多個國家，部門眾多，分布在不同的區域并 且各自的職責十分明確。客戶開發者清晰認知到新設備 落地的種種困難，所以他們要求他們生產制造的設備上的安全系統需要有如下特性:

1. 靈活性。這個系統能應付不同場景的應用，甚至乎要做到“一鍵切換”。不需要過多人員參 與到切換的工作。

2. 功能性要強。系統要滿足多種類安全功能的需要，而且功能之間能實現較復雜的邏輯關系。 不單如此，還需要具備與第三方系統做信息的 交互，方便操作人員診斷現場情況。

3. 具備擴展能力。這次項目在實際的應用中有部分內容是具有不確定性，因?yàn)檫@種不確定性取決于最終用戶的實際需求。應對不同機型的需求，都能有效、快速地投入到應用中。

4. 系統具備移植性。為了照顧設備后續的升級及功能提升需求，安全系統必須具備可移植性能 力，無需專業人員參與也能快速實現控制系統

程序變更。

下圖是客戶項目的設備布局概覽圖:

PNOZ m B1，妙不可言

該客戶的設備系列里，通過模塊化式的組合，有4 種不同的大類別，組成用戶自定義的機械設備。基本款 是由Section Z和Section A組成，兩部分對產品實現不 同的工藝要求，兩者之間是有物理的聯系，生產時是需 要節拍同步。而Section A是設備的核心部分，主控系統 都放在該區域，兩部分的安全功能都交由放在該區域的 PNOZ m B1實現。組合款可以根據最終用戶的需求， 在基本款的基礎上添加Section L或/和Section R。從開 發者角度看，Section L和Section R自身就是一套獨立 的運行機構，無須依附Section A也具備自主運行工作的 能力;從使用者角度看，添加Section L或/和Section R 可以更多地滿足生產工藝的需要，制作更多不同類型的 產品。以上信息要求Section L和Section R都需要有自 己的安全控制系統PNOZ m B1，獨立使用時具備對自 身安全功能的有效控制;而當搭配Section A使用時，還 需實現與各模塊組件的PONZ m B1實現安全通訊能力,真正實現一體化控制。這樣的設備就要求每個相關部分 的PNOZ m B1都需要具備存儲多個程序來應對不同的 應用場合，還需要做到簡易快速切換程序的能力。

結合設備實際情況和客戶的目標需求，PNOZ m B1 很好地交出了它的答卷:

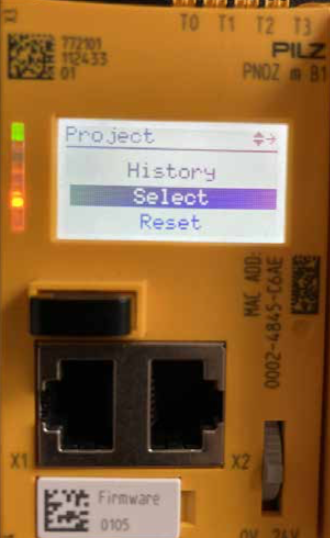

1.通過面板的按鈕，簡單的操作就能實現程序的 一鍵切換，無須專業人員的參與和工程軟件的 介入，方便快捷高效。512M內存的記憶棒完 全足夠應對用戶在項目程序方面的多樣式、多配置的存儲需要。

2.現在的PNOZmulti2系列已經因應時代的發 展、技術的需求而不斷發布新功能。有針對 特殊行業應用的壓機功能塊，燃燒爐功能塊; 針對特定功能開發的模擬量功能塊(能實現模 擬量數值運算處理)，安全運動監控功能塊( 包括速度范圍監控、加速度監控、靜止監控、 超速監控等等)，操作模式功能塊(識別特定 授權執行特定工序);針對邏輯功能特性開發 的功能塊:屏蔽功能塊、編碼和譯碼功能塊、 初始值功能塊、脈沖邊緣檢測功能塊等等。P- NOZmulti2涵蓋多種經安全驗證的功能塊，滿 足絕大部分的安全控制需求。

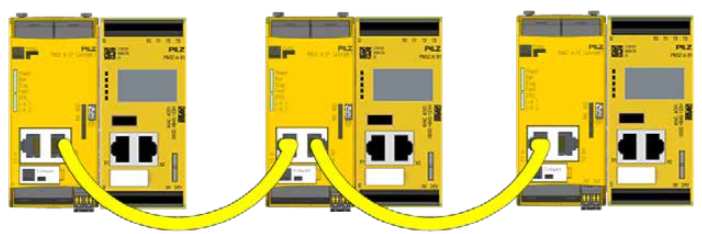

3.1個PNOZ m B1基礎模塊能擴展多達12個安全 數字量模塊，其IO點數量超過150個，足夠應 付客戶在項目中關于輸入輸出點數量需求的不 確定性。客戶選用通過PNOZ m EF SafetyNET 安全通訊模塊，實現多模組之間的安全數據通 訊，組合成一體式安全網絡。

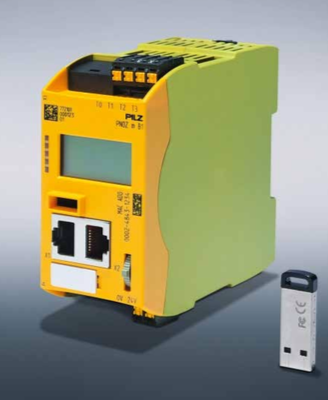

4.PNOZ m B1自帶一個USB記憶棒(若有需 要，記憶棒可單獨額外采購)，客戶可以通過 multi硬件PNOZ m B1或者個人電腦把程序灌入記憶棒中。這樣的便利性可以讓開發者無須 親自到達設備現場或者請求專業人員現場連線 來修改設備的程序。現場操作人員只需簡單操 作，確認新記憶棒中需要執行的項目，便能實 現遠程程序移植。應對日后無論是設備功能升 級、配置變化、硬件更新等任務都顯得輕而易舉。

客戶很驚喜地發現，PNOZ m B1就像是為其量身 定做的一款產品，充分滿足他們對安全系統的需求，而 且極大地減輕全流程相關人員的工作負擔。皮爾磁將在 安全控制系統方面不斷推陳出新，提供更合理、更智能 的解決方案。
