2024年9月，國際標準化組織（ISO）正式發布了ISO 14119：2024（Safety of machinery — Interlocking devices associated with guards — Principles for design and selection）標準，新版本對聯鎖裝置的設計和選型提出了更嚴格、更全面的要求。作為機械安全領域的重要參考標準，ISO14119的更新直接影響到工業設備的設計、制造和使用。這期咱們來聊聊新老版本標準之間的主要變化以及它對行業的影響。

新增附錄J：干結點聯鎖裝置串聯的故障掩蓋評估

在ISO 14119：2024中新增了附錄J，整合了ISO/TR 24119的內容，重點討論了干結點聯鎖裝置串聯時，故障掩蓋(fault masking)的評估方法。

什么是故障掩蓋？

簡單來說，當多個干結點聯鎖裝置串聯時，如果其中一個裝置出現故障，可能會被其他正常裝置掩蓋，導致系統無法及時檢測到問題。這種情況下，整個系統的安全等級(PL)可能會降低，從而影響設備的安全性。

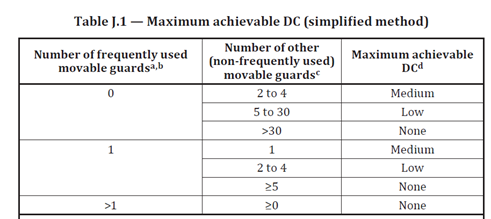

如果在機器的聯鎖開關設計中，使用了干結點的聯鎖裝置串聯，則需要注意：根據新標準的要求，達到的PL等級可能會由于故障掩蓋而降低的問題。ISO14119：2024提供了一種簡化的故障診斷覆蓋率的評估方法，幫助制造商和用戶評估聯鎖裝置的可靠性，具體信息如下：

新增附錄K：鑰匙聯鎖裝置的詳細要求

鑰匙聯鎖裝置是機械安全中的重要組成部分，新版本將-ISO/TS 19837 （Safety of machinery-Trapped key interlocking devices-Principles for design and selection 機械安全 - 被鎖的鑰匙聯鎖裝置 - 設計和選擇的原則） 的內容納入為附件 K，并對第 5 類聯鎖裝置--“鑰匙聯鎖裝置”提出了具體要求，包括鑰匙編碼、鑰匙傳遞計劃和系統設計原則等。

新增要求包括如下幾點：

● 鑰匙編碼：鑰匙必須具備唯一的編碼，以防止誤操作。

●鑰匙傳遞計劃（Key Transfer Plan）：制造商需在文件中提供鑰匙路徑圖，明確鑰匙在系統中的流轉邏輯。

●聯鎖裝置標記與說明書：要求標注鎖緊監控符號（如鎖定元件狀態），并提供環境適應性（如粉塵、濕度）的使用說明。

●系統設計原則：鑰匙聯鎖裝置的設計需要遵循一定的邏輯，確保鑰匙的傳遞和使用符合安全要求。

這些安全要求的提出，有助于進一步規范鑰匙聯鎖裝置的設計和使用，有助于減少因鑰匙管理不當導致的安全隱患。

新增附錄I：緊鎖力和沖擊阻力測試程序

為了確保防護鎖緊裝置在實際使用中的可靠性，ISO14119：2024增加了附錄I，詳細描述了鎖緊力測試（驗證防護裝置在靜態負載下的鎖緊能力）和沖擊阻力測試（評估防護裝置在動態沖擊下的穩定性）的具體程序，確保防護鎖緊裝置在靜態和動態負載下的可靠性。這些測試程序的標準化，為制造商提供了明確的測試方法，確保防護裝置在各種工況下的可靠性，從而提升整體的安全性。

文檔和信息要求的完善

除了技術要求的更新，ISO14119：2024還對文檔和信息要求進行了完善，以確保用戶在使用聯鎖裝置時能夠獲得充分的指導。新增的要求包括：

聯鎖裝置標記：必須標注鎖緊監控符號，清晰顯示鎖定元件的狀態

環境適應性說明：制造商提供關于防護裝置在不同環境條件（如粉塵、濕度）下的使用說明

這些改進有助于用戶更好地理解和使用聯鎖裝置，減少因誤操作或環境因素導致的安全問題。

ISO14119：2024的發布，標志著機械安全領域的一個新階段。新版本標準帶來的不僅是技術上的挑戰，更是對安全理念的全面升級。對于機械設備制造商而言，需要重新審視現有產品的設計和測試流程，確保符合新標準的要求；對于用戶來說，則需要增加關注聯鎖裝置的選型和使用，確保系統的安全性和可靠性。
