為滿足國家重大戰略要求，中國科學院高能物理研究所，將在北京市懷柔區建設一臺高性能的也將是世界 上亮度最高的第四代同步輻射光源-高能同步輻射光源 （HEPS）。2021年5月，PILZ中國為北京同步輻射裝置 (BSRF)3W1實驗站提供了人身安全聯鎖系統的設計、改造和調試服務。該項目作為HEPS的光束線人身安全聯鎖驗 證平臺，為設計人員提供了至關重要的技術驗證、實踐和經驗積累。實施過程中，PILZ協助高能所建立HEPS光束線人身安全聯鎖的設計標準、實施規范和驗證程序。

同步幅射光的亮度是常規X光機的10億倍以上，就像一個超級高分辨率的顯微鏡集群。在它的照射下，生物體的 結構、細胞的機構、甚至材料的結構，都可以絲毫畢現。 俯瞰實驗室內部，中間就是儲存環，外圍就是一個個光束線站，這些線站就是作為科學研究的一個個平臺。每天數 十位海內外不同學科領域的科學家，不分晝夜，同時使用 著同步幅射光。隨著同步輻射光源的開發和利用，HEPS將 相繼建立近70條光束線，一期工程將建立十幾條光束線。

光束線人身安全聯鎖系統（PPS）旨在保護人員免受光束線運行時的輻射影響。它確保在通光之前，以適當的順序滿足一定的條件的情況后，同步輻射光束可以引入實驗線站。

此外任何可能導致意外接觸輻射的操作都會違反PPS系統預定程序并被禁止實施，PPS也提供可靠的緊急停機的方法、當PPS本身系統故障，系統將可靠的關閉相應光閘，光閘故障時系統提出踢除加速器束流的申請。系統最終是處于 安全狀態。

此系統關系到科學家們的人身安全，對系統的設計和安全完整性也提出了相應的要求。系統是故障安全的、系統滿足安全完整性標準，PLe或SIL3。

輻射防護的完整解決方案

PILZ PSS4000安全控制系統，為同步輻射裝置光束線站，提供完整的輻射防護解決方案，保障工作人員與環境安全。

PPS包括急停按鈕、帶鎖定及開關狀態的安全門鎖 PILZ PSEN mlock、具備開關狀態的安全開關PILZ PSEN  code、 主從機械邏輯鑰匙聯鎖及回庫裝置、搜索按鈕、PILZ安全光柵、視覺裝置、對射光束、用戶操作裝置 （PILZ PMI觸摸屏、復位鑰匙、權限鑰匙）、光閘驅動裝置（電磁閥、限位開關、氣壓檢測裝置）、LED顯示屏及 聲光報警等設備。PSS4000安全控制系統實現的安全功 能包括門機聯鎖、鑰匙聯鎖、強制巡檢確認試驗區域內無 人、緊急停機和緊急逃生、聲光警示、LED指示功能、安全光柵防人夾傷等功能。

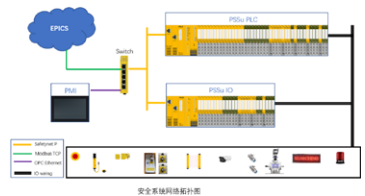

PSS 4000 自動化系統的控制器采用多主站原則，通 過實時安全以太網 SafetyNET p 通訊協議連接多個具有同 等授權的控制器。SafetyNET p 在控制器之間交換數據和狀 態并同步這些控制器。

PSS4000與EPICS系統，通過ModbusTCP協議，進行數據交互。交互數據包括：所有的門限位狀態點、門鎖狀態點、機械聯鎖鑰匙狀態點、搜索按鈕狀態點、急停狀態點、自動搜索狀態點、光閘狀態點、復位狀態點、開閉光閘按鈕狀態。管理員安全許可、EPS和儲存環許可、所有光閘驅動點、聲光報警點、LED屏狀態幕點、故障報警點、急停報警點等。

控制項目。自動獲得在項目中創建的所有過程變量以及自動化系統的整個命名空間的完整訪 問權限。PASvisu可視化軟件始終掌握項目動態，便于用戶輕松快速的監控。PMI v815觸摸 屏提供操作員控制界面及系統各設備狀態畫面 顯示。通過OPC UA方式實現和PSS4000之間的數據交互。

觸摸屏包含三個界面：控制界面、全局界面、診斷界面。控制界面，部分功能采取權限管理，只有具備更高級別的管理員可以操作所有光閘動作。而普通操作員只能操作特定光閘的開啟和關 閉。控制界面還包含PSS4000控制系統的各運行階段的狀 態顯示。全局界面，包含各個傳感器、執行機構設備的運行 狀態。診斷界面，包含系統故障診斷信息，及自定義故障診斷信息。

通過 PAS4000 軟件平臺對所有網絡從站進行集中的編程和配置。根據 EN/IEC 61131-3 PSS4000控制系統采 用STL（結構化文本）編程。標準化結構，最小化塊接口數量、 易于擴展。 作為控制和安全技術的完整解決方案供應商，Pilz可提 供一站式自動化解決方案。Pilz擁有各種應用的大量專業知識。我們將與您共同實施最佳自動化解決方案，同時考慮全 球適用的所有標準和指令。

PILZ助力國家重大戰略需求，為重大前沿科技基礎設施保駕護航！
