伴隨著物聯網的興起，越來越多的設備開始接入云端，企業對設備/產線進行監控管理的需求也越來越高，包括組態畫面。

WAGO SCADA可以將物聯網云端IoT平臺采集的數據通過組態的方式呈現，既靈活又美觀。

用戶可以隨時隨地了解設備和產線的實時運行狀態，遠程監視生產流程圖等生產信息。

項目背景

常州聯力自動化科技有限公司（以下簡稱聯力）是江蘇省高新技術及國家重點高新技術企業，公司集科研開發、設計制造、系統集成、安裝服務于一體。

公司專注煤礦井下供配電設備、電力電子、數字礦山、防爆膠輪車的研發、制造與服務。需要對地下的設備數據進行實時監控，這樣的監測系統可以讓管理員實時掌握地下設備的運行情況，保證正常生產，也可以通過報警等功能有效地預防和管理風險。

根據客戶的實際需求，我們通過WAGO SCADA，為其提供了一套綜采監控系統解決方案。

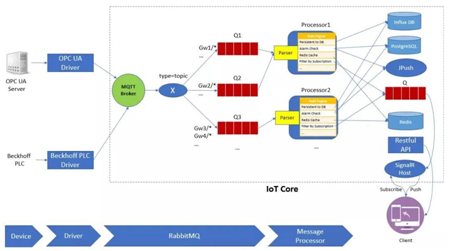

系統架構

圖片來源：MM

系統主要功能

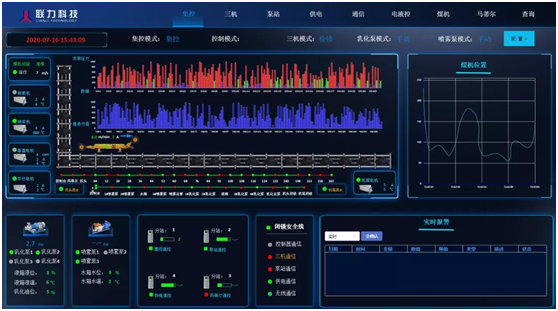

01 | 實時監控

設備狀態和數據顯示，實時支架壓力和數據的數值顯示和趨勢圖，以及實時報警的表格顯示

圖片來源：MM

02 | 歷史數據查詢

對各類電機電流以及轉速的歷史采集數據的查詢

圖片來源：MM

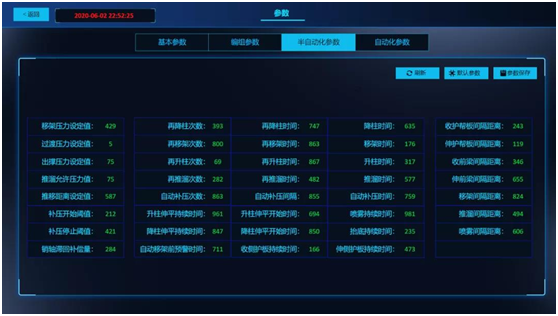

03 | 參數配置

對設備進行參數配置

圖片來源：MM

項目收益

通過落地這套平臺系統，管理者輕松實現了對現場生產數據的采集和生產過程控制。

當現場環境出現異常的時候相關人員可以第一時間得到消息，并及時處置，保障安全生產。

同時，系統通過對電機電流歷史數據的查詢，異常報警的統計，以及實時和歷史報表數據，方便管理者追溯，了解和管理整個生產過程。

多行業應用

WAGO SCADA是我們在多年的實際項目中積累和開發而成的，可適用于多種行業，例如流程行業、離散行業、樓宇控制、水處理行業、石化能源行業、環境監控等。

除此之外，WAGO SCADA也適用于在更加強大的軟件系統內做深度集成，主要特點為：網頁形式的靈活組態功能，支持OPC、Modbus等多種底層數據通訊，也支持作為數據源和其他軟件系統比如MES、ERP對接。

例如，WAGO SCADA提供了一組內置的數據驅動程序與PLC及其他設備進行通信。WAGO生產的PLC正好提供了OPC UA的接口可進行通信。

另外， WAGO PLC內置一套Cloud Connectivity組件，可以在Azure、AWS等主流公有云平臺進行通信，也可以和第三方的MQTT Broker通信。WAGO SCADA通過該組件的接口可以直接和WAGO PLC進行通信。
