一家業界領先的半導體設備供應商，專業從事亞微米級的貼片設備制造及翻新。他們憑借柔性的多片貼裝技術成為該領域的佼佼者。該公司開發了一款全自動的貼片機，能夠從晶圓片中分揀出芯片，然后以極高的精度和速度進行貼裝。這款機器采用一個XY龍門工作平臺，14個軸均由Elmo驅動器來驅動，為設備的運動控制提供至關重要和無與倫比的性能。Platinum Maestro運動控制器作為主控制器，協調控制了所有軸的運動。

貼片機是自動化設備，半導體工廠用它將分立的芯片貼裝在一起。在這一工藝過程中，以龍門架構為基礎的系統，裝入晶圓，抓取芯片，并將它們貼放在最終位置。

Elmo的創新型方案，不僅解決了系統中許多現有的運動控制難點，還極大提升了性能。一個典型案例是氣浮龍門系統，帶一個XY工作平臺，平臺的作用是穩定機械結構和提供直線運動。氣浮系統采用一層薄薄的空氣替代了工作臺的機械接觸，以避免摩擦和抖動。如果要求運動系統在極高的加減速條件下達到極高的精度，那么摩擦力可以忽略不計的平臺就變得更有價值。盡管如此，當這樣的一個系統在緊急制動時會帶來挑戰，因為STO功能不會讓一個摩擦力近乎為零的系統馬上停下來。Elmo可以在驅動器層使用動態制動功能來解決這一問題，即在驅動器內部短路電機三相來達到制動的目的。電機制動過程中產生的再生能量由Elmo驅動器存儲并最后消耗掉。

研發在潔凈室中運行的半導體設備時，需要確保半導體設備不會在運行時向空氣中釋放粒子，污染潔凈室，這一點非常重要。而在龍門系統中，工作臺的平行度和線性度不總是那么理想，這會導致兩個電機同步運行時產生偏差，再加上不均勻負載的影響，可能會造成單邊負載磨損嚴重。這種摩損會向空氣中釋放粒子，污染潔凈室。使用Elmo的EASII 軟件及其高級的誤差補償功能，將會完全避免這種情況。EASII 軟件可以幫助用戶創建一個同步誤差補償表格，可以動態補償龍門同步偏差。經過誤差補償，龍門雙驅運動時刻保持同步和平滑，從而極大地減少電機的內部摩擦和空氣中的雜質。

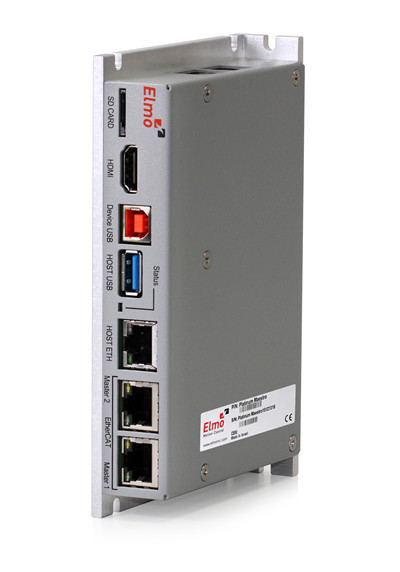

Elmo的Platinum Maestro運動控制器作為主控制器，協調14軸在系統中的運動。Maestro多種編程方式使用戶編寫的C++程序，既可以在Maestro上運行，也可以在32位的PC上運行。編程方式切換通過簡單操作即可實現，非常靈活，而且容易調試。所有14軸通過EtherCAT總線以1毫秒的循環時間進行同步，同時支持第三方設備。這家公司自己開發了基于UDP的通信協議，Elmo的Platinum Maestro運動控制器采用同樣的協議來和主機進行通信。

Z軸安裝在龍門架上，當設備抓取和放置芯片時，Z軸直接接觸芯片。Z軸的挑戰是雙重的：第一重挑戰是要有精確的力矩控制，確保接觸芯片時不損壞芯片，第二重挑戰是位置調整，該系統包含一個相機，Z軸位置由相機采集并通過主機發給軸控制器。軸控制器收到位置信息后實時調整Z軸位置。這兩個挑戰，Elmo的解決方案基于“位置環切力矩環”功能。這一功能讓Z軸動態從位置環切換到力矩環，可以讓Z軸在精準的位置上限制扭矩大小來抓取芯片。Elmo的解決方案極大地縮短了工藝過程的時間，同時提高設備的整體產能。
