2019年6月5日，皮爾磁協同全國機械安全標準化技術委員會秘書處，在上海成功舉辦了機械安全控制系統技術研討會-暨新版GB/T 16855.1(ISO 13849-1)標準宣貫會。

GB/T 16855.1

2018年12月31日，國家市場監督管理總局、中國國家標準化管理委員會發布了新版本的GB/T 16855.1，該標準等同采用ISO 13849-1：2015，將于2019年7月1日實施。

對比老版本的標準，新版GB/T 16855.1有不少變化，“重疊危險”就是其中一個新增的概念。

重疊危險

標準附錄A中有以下新增內容。

A.3 重疊危險

使用本部分時，所有危險都作為一個特定危險或危險狀況。為了量化風險，每個危險均可單獨評價。

如果存在顯著的、總是同時發生的直接關聯危險的組合，那么在風險估計時宜將它們組合。

進行機器風險評估時宜考慮確定危險是否宜單獨考慮或進行組合。

示例

?一個連續焊接機器人會產生多種同時存在的危險狀況，比如由運動造成的擠壓以及由于焊接過程導致的灼傷。這可作為一個直接關聯危險的組合。

?不同的機器人在一個機器人站內工作，每個機器人分別考慮。

?作為風險評估的結果，對帶有夾持設備的旋轉臺上，每個夾持設備分別考慮可能就足夠了。

實踐應用

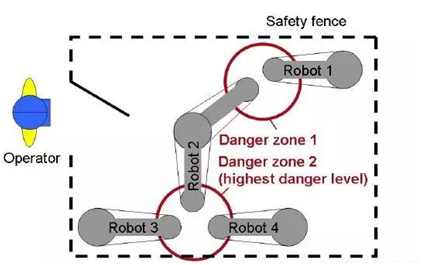

如下圖所示，操作人員如停留在危險區域1和危險區域2時，面臨可能不止一個機器人意外啟動造成人員受傷的可能性。

因此，當可能同時發生多個危險動作時，必須考慮所有能夠傷害操作員所處位置的執行器的PFHD（每小時平均危險失效概率）。

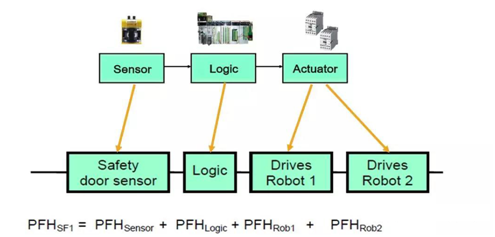

對于每個危險區，必須定義能夠充分降低風險的安全功能。安全門聯鎖（左側操作人員進入的安全門）作為一個安全功能，可以降低危險區域1中2臺機器人意外啟動的風險。安全門打開后，危險區域1中的機器人1和機器人2的驅動器停止。因此實現該安全功能的控制系統的相關安全部件的PFHD值宜考慮重疊危險，計算如下：

皮爾磁是全國機械安全標準化技術委員會第四工作組（安全控制系統）的承辦單位，主導了新版GB/T 16855.1標準的修訂工作，因此對于標準的解讀更加權威。
