PNOZmulti Configurator　—— 用于安全回路配置的基礎工具

使用PNOZmulti Configurator在電腦上輕松創建安全回路。配置工具為用戶進行皮爾磁控制系統的項目設計、配置、記錄和調試提供支持。

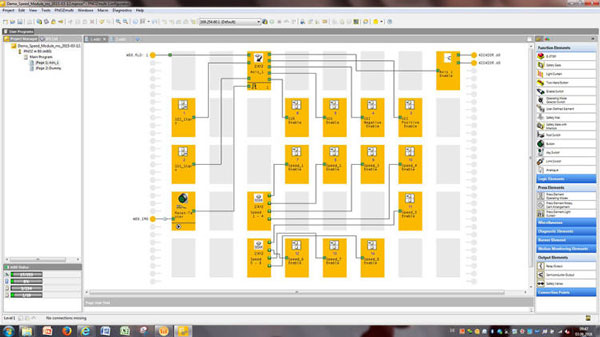

在基于圖形的Windows?兼容用戶界面上，所有元件均可作為安全回路圖標或在選擇菜單中使用。在配置安全電路時，可使用包括文檔在內的在線幫助信息。完成后，軟件工具將檢查回路是否有任何錯誤。

為防止意外修改，可以對完全可配置的安全回路進行認證。用戶可以在任何時候編輯、修改或添加安全回路中未經認證的配置。只需在 PNOZmulti Configurator 中調用它們，還可以打印配置并以文件形式使用。

PNOZmulti Configurator 10.9版本現支持離線模擬功能

操作方便是PNOZmulti Configurator的一個有說服力的優點。用戶可以使用該軟件工具進行規劃、配置、文檔編制和調試。從10.9版本開始，可以在調試之前用“模擬”功能測試配置的用戶程序。在第一個版本中，用戶可以計算邏輯元件，在后續版本中，可以通過模擬計算所有元件。未模擬的元件可以通過強制輸出切換到所需的狀態。通過這種方式，可以實現對整個應用的模擬。連接元件的定向強制使用戶僅可以對應用的某個部分進行模擬。通過這種方式，可以不再定義所有的輸入。

顯示已配置元件的輸入和輸出狀態以及元件之間的連接。并通過顏色突出顯示活動輸入、輸出和連接。可以通過相關標記在工具中找到非模擬的元件。

特性：

√在變量列表中顯示輸入和輸出：可以在變量列表中顯示元件的模擬輸入和輸出信號。

√強制輸入和輸出：信號的狀態可以是固定的 — 與用戶程序無關 – （永久性“1” 信號或永久性“0” 信號）。對于所有的輸出，可以激活或停用這種所謂的強制。

√邏輯元件仿真和兩種可用的操作模式：點動與永久循環

操作優勢：

√在項目設計過程中，模擬可提供巨大的成本節約潛力

√復雜邏輯驗證

√人性化的幫助有利于盡早檢測故障并進行分析和糾正

√模擬有助于降低人和機器面臨的風險

√可以降低安裝成本

更多信息請?jiān)L問www.pilz.com。下載并試用軟件，即刻體驗PNOZmulti Configurator帶來的高效、一體化的自動化解決方案。
