振動盤在工業自動化中扮演著重要的角色，它能夠?qū)⒏鞣N零件有序地排列出來，配合自動組裝設備或自動加工機械完成產品的組裝或工件的加工。在這個過程中，傳感器在此也發揮著至關重要的作用。

我們常常會在振動盤上發現明治各式各樣的光纖傳感器，因其尺寸小巧、能夠快速、準確地捕捉到振動盤的振動狀態變化，從而實現對振動盤的精確監測和控制。

而在一些特殊情況下，我們也會需要使用其他原理的傳感器；本期小明就來跟大家分享一款結構精巧的接近開關在振動盤上的應用的應用案例~

檢測需求

在某新能源汽車零件振動盤上，需要安裝傳感器用于檢測物料到位。

物料為曲面金屬，直徑僅有8mm

選型分析：

1、振動盤存在振動，結合物料形狀與表面情況，使用光學產品容易誤檢，因此可考慮選用接近開關來實現

2、振動盤上安裝條件很苛刻，空間較小

解決方案

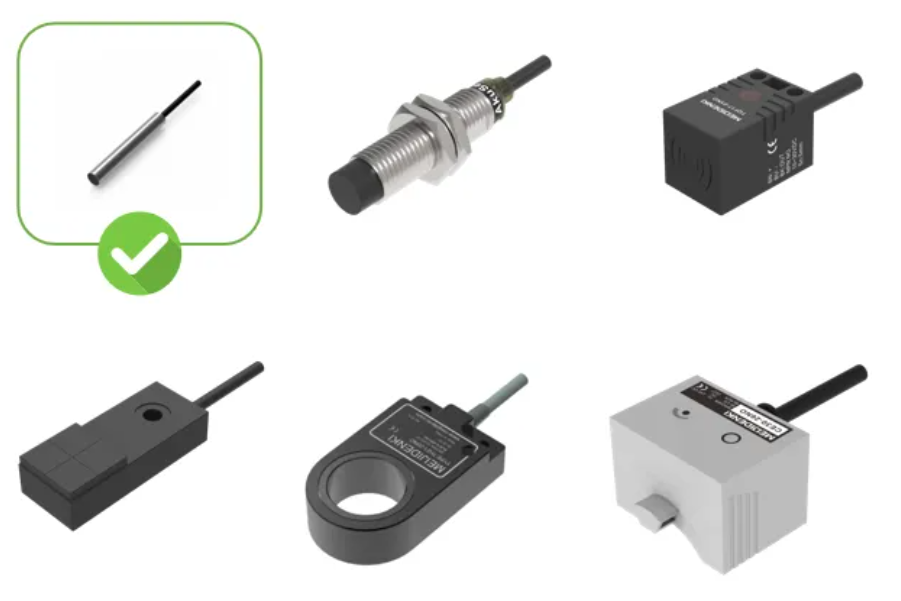

超小型接近開關  TXF04-1.5NO

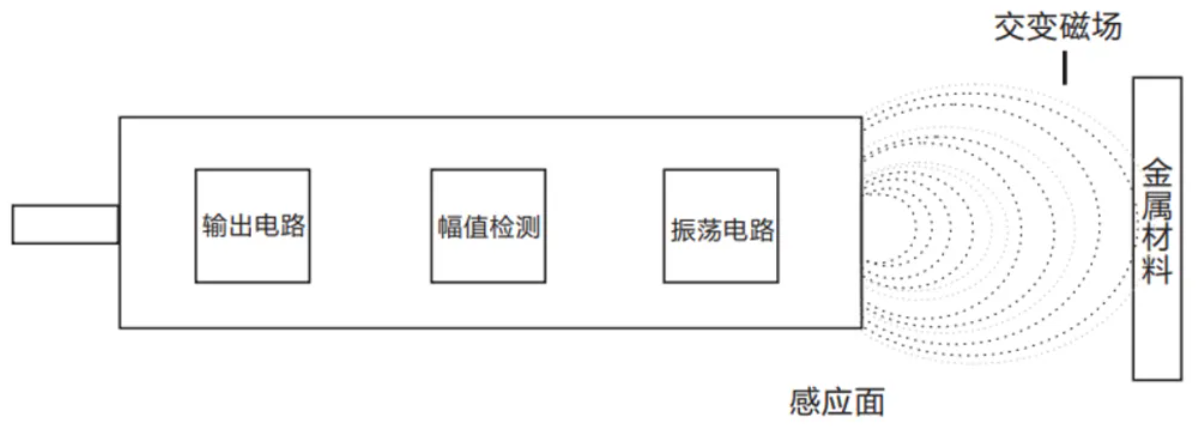

1、物料為金屬，選用電感型檢測原理的接近開關，可穩定檢測物料到位情況

2、選用屏蔽型接近開關，可避免工作場景周邊的設備金屬干擾

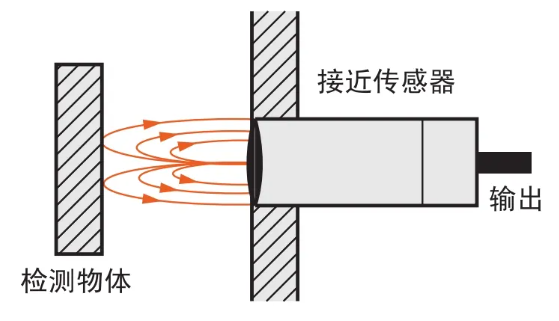

屏蔽型：

磁通集中在傳感器的前部，檢測線圈的側面用金屬覆蓋；作為傳感器的安裝方法，可埋入金屬中

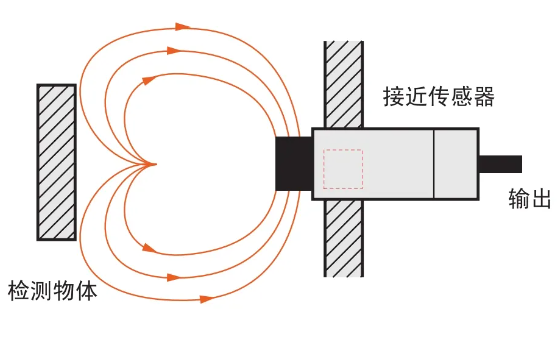

非屏蔽型：

傳感器的磁通廣泛分布在傳感器的前部，檢測線圈側面未被金屬覆蓋，容易受周圍金屬的影響，故安裝時需注意。

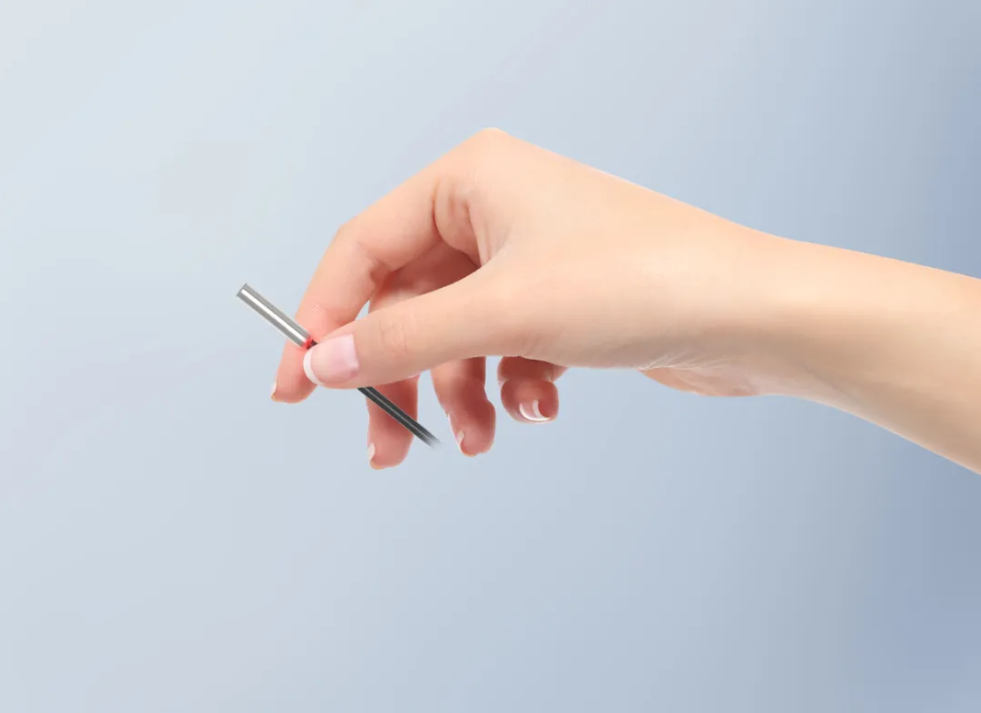

3、超小型TX系列接近開關，直徑僅有4mm，方便現場安裝，無需擔心空間焦慮

產品參數

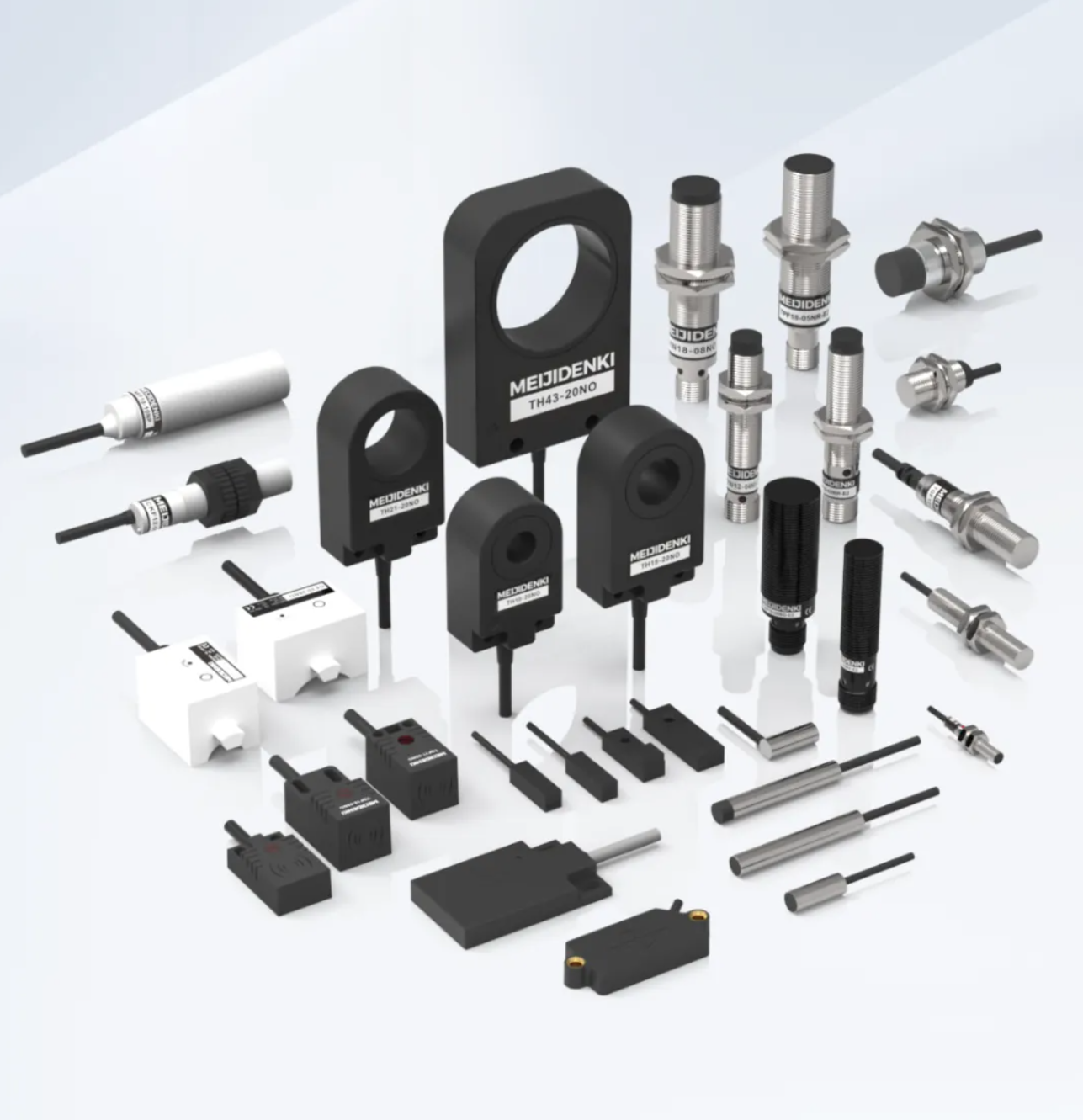

明治接近傳感器有著齊全的產品系，可針對不同應用場合制定最佳選型方案，已成熟應用與各工業場景中，針對更為苛刻的工況，我們也有IO-Link型、防焊渣、3倍長距離、近鐵、耐腐蝕、IP69K等特殊功能可供選擇。

歡迎大家來咨詢，我們提供免費上門測試服務。
