液氯臥罐測量
福建某化工廠生產的主要產品包括燒堿、液氯、氫氣、雙氧水、次氯酸鈉、偶氮二甲酰胺等。本文我們將介紹VEGAPULS 6X雷達液位計在該項目中液氯臥罐測量的應用。
液氯是液態氯單質的俗稱，化學式為Cl2，是黃綠色的液體，在常壓下即汽化成氣體；吸入人體會導致嚴重中毒，有劇烈刺激作用和腐蝕性；在日光下與其他易燃氣體混合時會發生燃燒和爆炸；性質活潑，可以和大多數單質（或化合物）起反應。
工況及測量難點

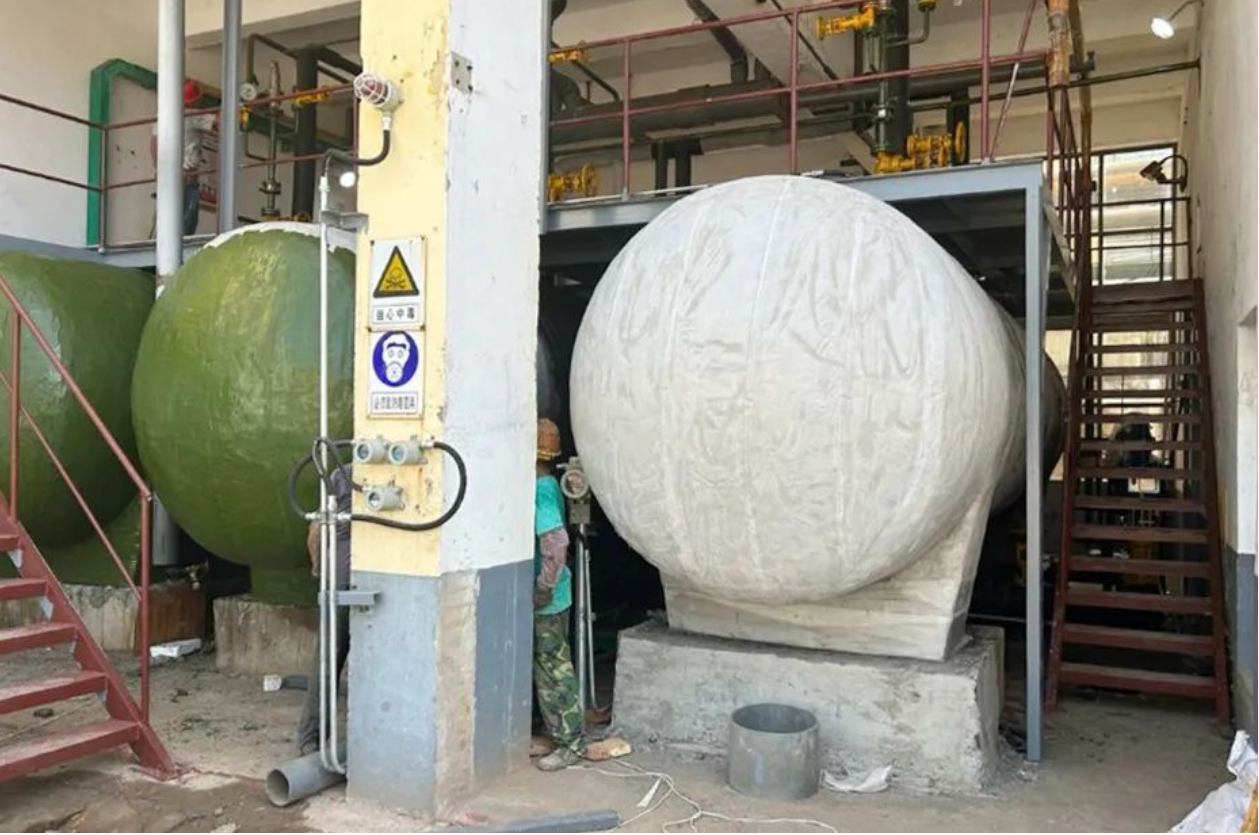

臥罐且量程短
臥罐底部是圓弧底，雷達信號容易形成超強的虛假信號；臥罐的拱形狀，對雷達的安裝要求很高；臥罐總高2米左右，要求儀表盡可能沒有盲區，如果盲區過大，在高液位時雷達會無法測量。
低溫高壓
液氯的貯存溫度為-40℃，貯存壓力達到1.33MPa，儀表需要能夠在此低溫高壓環境下依然穩定測量。
液氯本身特性
液氯是低介電常數介質，雷達波信號可能在傳輸過程中衰減或失真，導致儀表輸出的信號強度較弱或不穩定，進而影響測量的準確性。此外，液氯也是強腐蝕、易燃易爆的有毒氣體，要求儀表氣密性好，對測量安全性要求高。
原有其他品牌雷達測量存在的問題
高液位無法實現測量，很容易進入雷達測量盲區。
低溫，導致管口信號較強，影響測量的穩定性。由于低溫極易導致容器接管管口和內壁等出現氣體冷凝現象，形成液滴，而液滴非常容易會被雷達探測到；同時，雷達波返回時也會被管口和液滴散射掉一部分，導致雷達回波信號較弱，嚴重時甚至會出現管口探測到的信號強于液面信號，從而導致雷達測量不穩定，出現跳躍甚至死機現象。
液位較低時，雷達信號直接跳躍式探底，無法測量。液氯的介電常數非常低，當液位較低時，雷達探測到的液面信號遠低于探測到的臥罐罐底信號，造成雷達判定底部信號才是正確的液位信號，導致低液位的跳零現象。出現這一情況，一方面是因為原有儀表的聚焦性能和功能較差，另一方面是因為現場調試服務不到位。
采用VEGA雷達液位計解決方案
為滿足非接觸式測量、無盲區、低介電常數等測量要求，我們選用了VEGAPULS 6X雷達液位計，將原有的問題儀表替代。

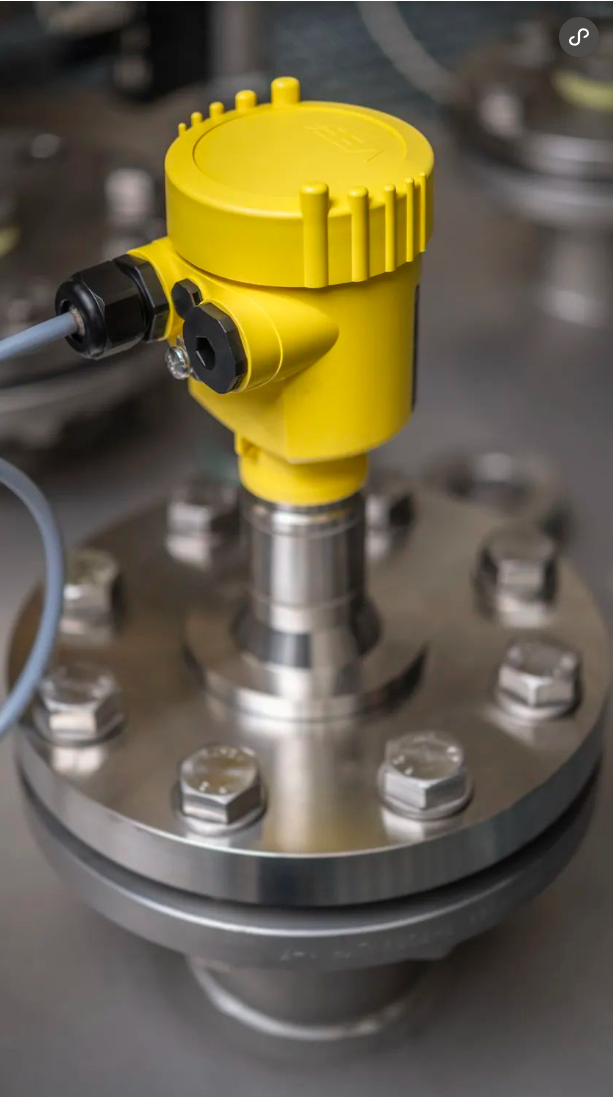

▲VEGAPULS 6X雷達液位計
VEGAPULS 6X高聚焦性能，能夠穩定可靠地識別低介電常數的液面；超小發射角，使得液位測量能夠到達臥罐底部，同時可以輕松避開管口信號的干擾；極強的信號分辨率，在低液位能夠可靠地識別液位和底部信號；儀表符合SIL2安全防護等級，能夠保障生產安全性；完善的軟件功能，雷達測量和輸出始終穩定可靠。

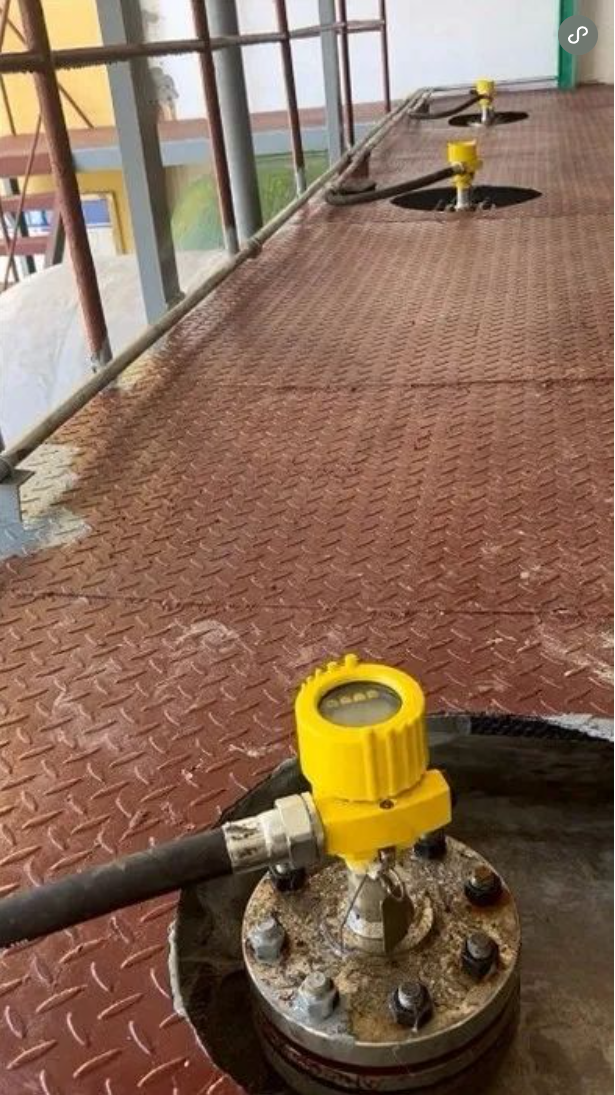

VEGAPULS 6X雷達
在現場的使用效果
經過認真的調試和多次的工況場景試驗，工程師非常耐心地總結和調整了適合其應用的數據，徹底解決了原有的問題。

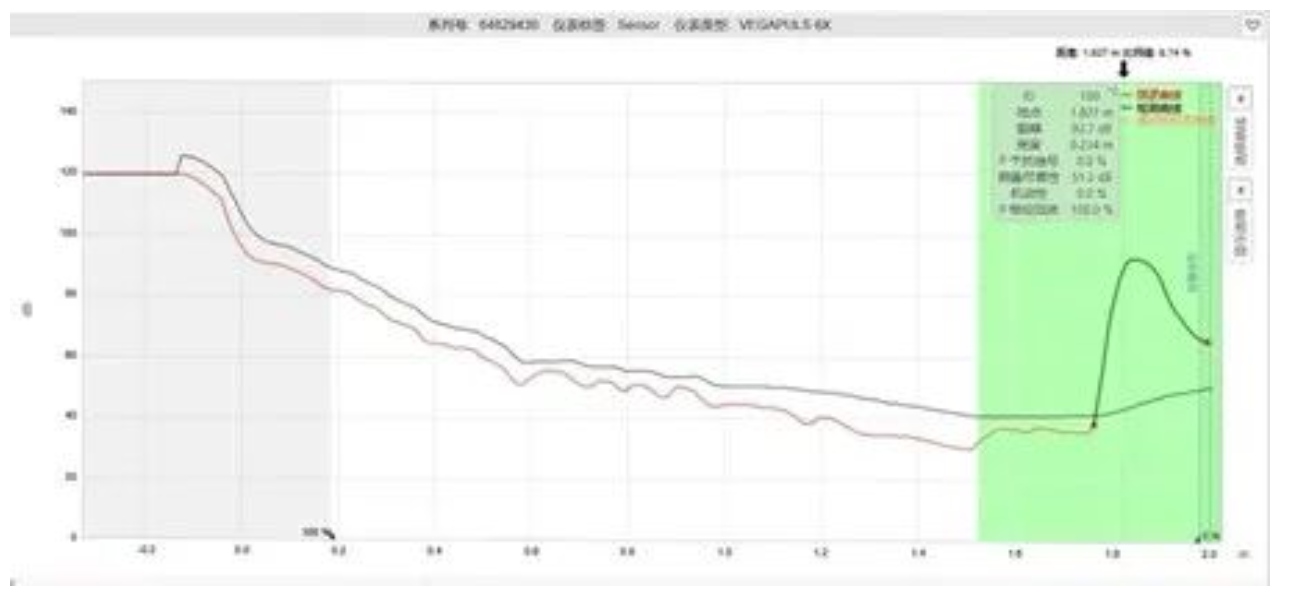

▲回波曲線清晰
VEGAPULS 6X已經穩定地運行了3個月，沒有出現任何的問題，自始至終沒有出現由于管口信號強于實際液位信號而出現的滿罐假象，底部液位穿透等問題，保證了生產的安全和運行穩定，解決了客戶的憂慮。
