在工業現場，安全光柵通常是開放式出入口防護首選的安全傳感器。那么在光柵的實際應用時，您是否因為選型而苦惱過呢？

-如何才能選擇到既符合安全標準要求又滿足實際應用性價比的光柵？

-是否受限于光柵的安裝位置或者不確定安裝的位置是否符合要求？

-光柵的安全等級、保護高度、光柵分辨率（防護手指/手/身體）該怎么選?

與光柵應用息息相關的兩個標準

其實一些看似獨立的問題，都是相互關聯的，我們只有結合相關安全標準的要求，才能選出符合實際需求的安全光柵。

·ISO13849-1或GB/T16855-1 用來決定光柵的安全等級

簡而言之，通過風險分析確定光柵防護的危險源所需要的性能等級（PL），從而選擇相等或者高于對應等級的安全光柵。工業上通常所需的性能等級是PLd（3類）-PLe（4類），如果用戶選擇的光柵低于所需的安全等級，則可能會由于產品本身的性能特點造成故障失效概率的提升，增加了潛在的風險。

·ISO 13855或 GB/T19876用來決定光柵的保護高度、分辨率、安全位置等

該標準用來確定光柵安裝位置距離危險源的最小尺寸，通過表格參數限定的方式規范了如果防護高度不足則需要增加光柵距離危險源的尺寸。當選用的光柵高度能夠完全防護危險源的時候，不同的分辨率也會影響光柵距離危險源的尺寸大小。

ISO13855標準中給出了一個重要的計算最小安全距離的公式。

最小安全距離S = K * T + C

K是人體接近速度

T是觸發光柵到設備完全停止的停機時間

C是額外加成距離，當光柵能夠完全防護危險源時C=8*（d-14）mm，d是光柵的分辨率；當人員能夠從光柵的頂部觸及危險源，C需要根據表格參數限定值進行加成。

綜上所述，光柵的保護高度和分辨率都會對光柵距離危險源的尺寸產生影響。當安裝距離受限時，可以通過提高保護高度和分辨率來滿足安全標準的要求，當滿足了安全標準的最基礎指標時，也就證明了設備滿足安全合規性要求。

免費的安全距離計算器

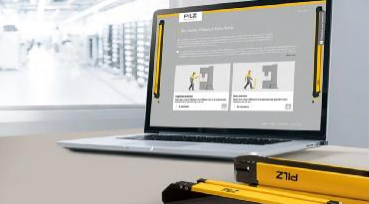

針對客戶光柵應用的痛點，皮爾磁公司推出了一款基于瀏覽器的光柵安全距離計算器，用于計算光幕與危險區域的安全距離。

更重要的是，該工具完全免費。目前僅支持在線版本，離線版本預計今年年底發布。

如果沒有安全距離計算器，在計算安全距離時，用戶需要首先學習標準內容，然后再通過手動計算完成，而有了安全距離計算器，一切就變得非常簡便了，不僅可以準確無誤地計算出最小的安全距離值，而且還可以獲得適合的光柵型號的推薦，一舉兩得。

該工具的操作也非常簡單，只需完成5個步驟：

1.是否用光柵作為啟動功能。

2.了解設備整體停機時間和計劃選取的光柵分辨率

3.填寫實際設備情況和計劃選取的光柵高度

4.根據實際情況判斷是否可能跨域光柵觸及危險源

5.選擇風險評估選擇所需要的性能等級

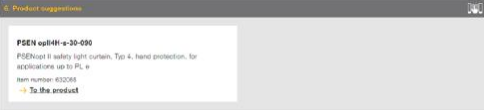

通過5個步驟，用戶就能夠知曉一款適合現場應用的安全光柵產品。拿視頻中的范例來說，安全等級PLe（Cat4）， 保護高度900mm，分辨率30mm的手保護光柵，最終安全距離計算器推薦的光柵型號是PSEN opII4H-s-30-090。

安全距離是設備安全運行的關鍵，是保護人員的重要指標，希望皮爾磁推出的這款計算工具能夠幫助用戶在滿足安全要求的前提下快速完成產品選型，為安全生產提供更多便利！
