產品應用概述:
壓力/位移傳感器應用于提升起重機
的位置和壓力控制
工藝過程
當傳統的起重機和永久性高架結構無法使用時,液壓龍門架是一種非常有效的起吊和定位重物的方法。它們可以與軌道系統結合使用:在這種情況下,它們還可以安全地移動和放置重物。液壓龍門系統的承載能力可超過1200噸,在高度超過12.2m(40英尺)時可提升負載。
設計用于提供穩定性和安全性方面的高性能,通常它們是完全獨立的系統,具有自己的液壓回路和自推進軌道系統。當液壓龍門架由多個單元組成時,可以請求單元之間的同步系統,以監控提升位移和負載,然后自動校正每個單元的移動。

圖1-多單元龍門起重機
產品應用
頂梁系統通常使用兩臺崎嶇地形起重機安裝在地面。然后,通過上推系統將其豎立到一定高度。由于系統同時在兩側推動,因此同步在整個過程中非常重要。通過將自立式塔架與標準液壓龍門架相結合獲得的大型重載提升系統,可以輕松地為需要使用永久結構無法獲得的靈活性水平的應用提供超過2400噸以及80米的提升解決方案。磁致伸縮線性傳感器永久安裝在液壓缸內,可以讀取液壓缸的位置,為不同單元之間的安全同步提供準確的反饋。

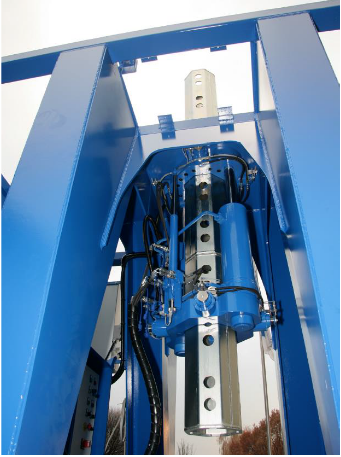

圖2-起重裝置細節圖
解決方案
桿式磁致伸縮線性傳感器永久安裝在液壓缸內,可以讀取液壓缸的位置,為不同單元之間的安全同步提供準確的反饋。杰福倫生產全系列線性磁致伸縮傳感器,具有不同的選擇,適合各種應用。WRP系列配有螺紋頭,用于液壓缸內部的部分安裝,以使安裝和維護更容易、更快。多種不同的選項確保了產品的準確性和穩定性。
· 行程長度900mm
· 輸出信號:4…20mA
· 電纜輸出
· 防護等級為IP67的M12插頭
用于比例閥閉環控制的壓力傳感器KS,具有緊湊的尺寸,用于帶有位置和比例液壓閥的閉環液壓回路中。壓力范圍:0...350bar
· 輸出信號:4…20mA
· 防護等級為IP67的M12插頭

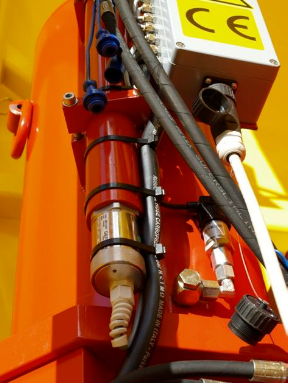

圖3-WRP磁致伸縮傳感器安裝在液壓缸內
產品優點
01

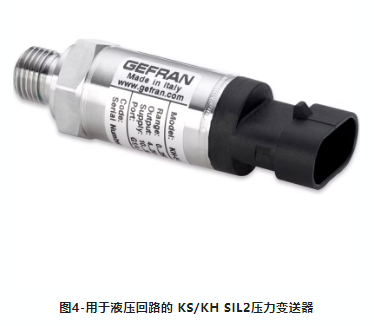

壓力傳感器:KS/KH
· 穩定而可靠的液壓控制,SIL2認證
· 尺寸緊湊,易于安裝
· 可選配減震阻尼,可減輕液壓回路的壓力沖擊
· 高環保(IP67)
· 高精度(<0.5%)

02

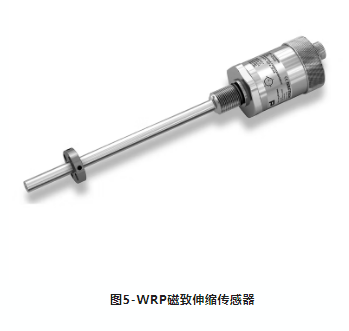

WRP型磁致伸縮位移傳感器
· 使用磁致伸縮技術的非接觸、無磨損傳感器,可
· 用于確定與移動機械部件集成的磁性游標的位置
· 非磁性316不銹鋼桿
· 耐壓高達350bar
· 高環保(IP67)
