倍福的XPlanar 平面磁懸浮輸送系統負責輸送等離子體表面處理過程中的工件
可以自由懸浮的動子托盤簡化了敏感元件的輸送
總部位于德國施泰因哈根的 Plasmatret 有限責任公司是一家專為高效表面處理和環保生產工藝提供等離子體系統的制造商，公司在去年的 2019 年德國杜塞爾多夫橡塑展 K 展上展出了一款全新的等離子體處理裝置。該處理裝置創造性地采用了倍福的 XPlanar 平面磁懸浮輸送系統實現高精度和靈活的工件輸送。XPlanar 取代了以前用于輸送 PCB 板等敏感元件的系統，并且無需安裝復雜的六軸機器人和直線電機。
Plasmatreat 設計部主管 Jochen Stichling：“在定制化可編程路徑規劃方面，倍福的 XPlanar 平面磁懸浮輸送系統是不二之選?！?/em>
等離子體處理裝置可以將不同材料的表面處理分為兩個階段，Plasmatreat 的設計負責人 Jochen Stichling 闡述道：“在第一階段，基板被移動到噴嘴下方進行清潔和活化。在第二階段，用噴嘴噴涂功能性涂層。”他解釋，公司在這方面一直專注于創新：“我們需要一個處理速度快、完全可編程且無磨損的系統來輸送工件。而在定制化編程軌跡和行程方面，倍福的 XPlanar 平面磁懸浮輸送系統是不二之選。”

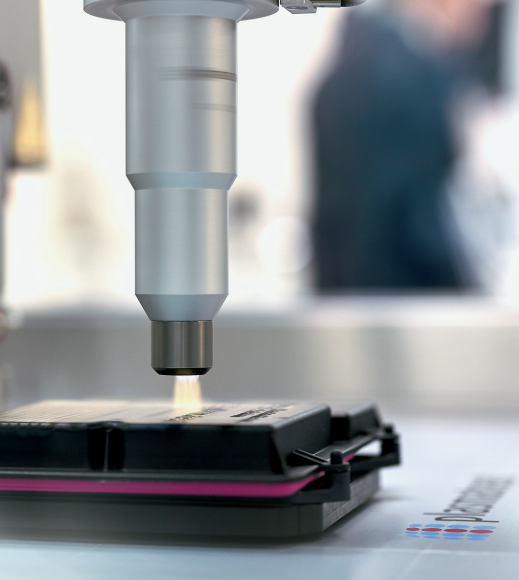

無需移動等離子噴流裝置：1 個可自由懸浮的動子托盤將工件精確地運送到表面處理工位
由可自由懸浮的動子組成的平面電機輸送系統
XPlanar 平面磁懸浮輸送系統將可以隨意排列的傳輸平面模塊與懸浮在其上方的動子托盤的多維定位能力完美結合于一體，可以實現快速、靈活及高精度定位。動子可以在二維平面上進行無摩擦、無接觸的運動，最高速度可達 4 m/s，加速度可達 2 g，重復定位精度可達 50 μm；運行過程中幾乎不會產生任何噪音或機械磨損。該系統不僅支持二維 X/Y 空間內的定位運動，還提供在必要時讓動子做六自由度運動的附加功能：
– 最大 5 mm 的升降運動（空載）， 可選擇稱重功能
– 最大 5°傾斜運動，用于處理液體的輸送
– 最大 ±15° 的旋轉或者在特定傳輸平面模塊上 360° 的旋轉；
Plasmatreat 等離子體表面處理設備中使用的 XPlanar 輸送系統由 6 個 240 x 240 mm 的平面模塊和 1 個動子托盤組成。

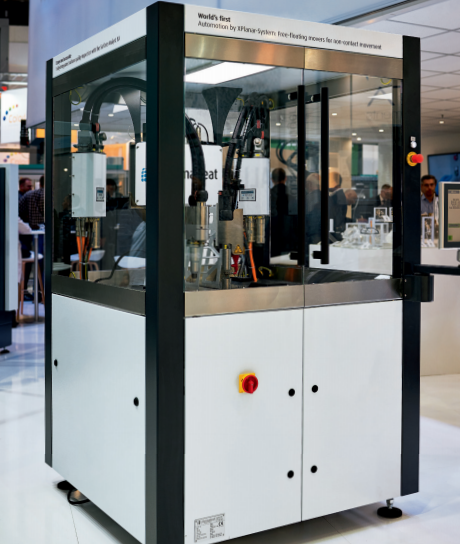

新的等離子體表面處理設備結構非常緊湊，因為它不再需要使用六軸機器人或額外的線性軸
提高靈活性，降低機械復雜性
XPlanar 系統的一個重要優點是，不再需要移動用于表面處理的等離子體噴流裝置，因此，現在可以將其安裝在固定的安裝架上。無論是從機械方面還是從電氣方面看，等離子體噴流工藝都是相當復雜的，如果能夠只移動工件而不是等離子體噴流裝置本身，可以大大減少進料裝置的磨損。Jochen Stichling 認為，靈活性的提高也給我們帶來了額外的好處：“我們只需要使用簡單的工裝就可以將各種材料樣本放到動子上輸送至處理工位。我們可以很輕松地在等離子體噴流裝置旁邊增添各個加工工位（例如，給合格工件做上標記的工位，或者用光學靈敏測頭進行全面工件檢查的工位），并根據需要靈活地將工件輸送到這些工位。XPlanar 的加速度很快，也讓我們能夠高速移動材料樣品；例如，對于較薄的樣品，這有助于減少固定噴流裝置的處理時間?！?/p>
Stichling 認為，一系列的應用證明了 XPlanar 具有顯著的功能優勢與寶貴價值：“傳統方式是使用六軸機器人或直線電機來移動固定工件周圍的等離子體噴流裝置。從成本角度來看，XPlanar 介于線性軸和機器人系統之間。對于不需要在 Z 軸上進行太多垂直移動的平面零件，機器人往往是個理想的選擇，而 XPlanar 可以完全取代機器人。XPlanar 的無磨損運行、易清潔性以及符合潔凈室要求方面具備的優勢在這里可以得到充分發揮?！?/p>
對于 Stichling 來說，XPlanar 能夠優化等離子體表面處理的兩個關鍵方面：可以在處理過程中直接集成用于全面檢查的在線測試功能，以及為最終用戶提供定制化可編程的動子行程路線路徑規劃。
為 Plasmatreat 帶來的另一個優勢是，它只用了不到兩個月的時間就將 XPlanar 系統集成到了其設備中，這不僅僅是因為倍福能夠快速地提供 3D 數據和電氣連接信息，從而使公司能夠將 XPlanar 入門套件快速集成到其設備設計中。Jochen Stichling 認為，XPlanar 系統具有穩健、可靠的優點，另一個優勢是：整個等離子體處理裝置現在已經通過基于 PC 的控制技術實現了全自動化，是一款一站式系統解決方案。
Plasmatreat 公司 CEO Christian Buske（右）和德國倍福自動化有限公司總裁（左）對基于 XPlanar 的等離子處理裝置在 2019 年德國杜塞爾多夫橡塑展 K 展上的成功亮相感到高興
