X20 SafeIO 是X20 I/O系統模塊家族中的多功能模塊。此模塊可有效連接數字量安全傳感器和執行器。適合特定應用要求，比如：多通道分析，過濾參數，或用OSSD輸出關閉傳感器的特定功能。這降低了需要更換元件的數量。當然，SafeIO模塊被完全集成在X20系統中，并可用在拓撲中的任何組合和位置。

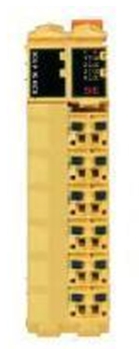

多面手X20 SafeIO模塊
安全輸入模塊
技術數據 | X20SI4100 | X20SI2100 |
符合IEC61131-2輸入通道類型1 | 4 | 2 |
時鐘輸出 | 4 | 2 |
N.C./N.C.傳感器類型的同或功能 | 2 | 1 |
N.C./N.O.傳感器類型的異或功能 | 2 | 1 |
最小X2X循環時間 | 250 μs | 250 μs |
模塊循環時間 | 400 μs - 799 μs | 400 μs - 799 μs |
輸入過濾 | 0 ms - 100 ms | 0 ms - 100 ms |
寬度 | 25 mm | 25 mm |
防護等級 | IP20 | IP20 |
安全輸出模塊/安全潛能開關
技術數據 | X20SO4120 | X20SO2120 | X20SO4110 | X20SO2110 | X20SP1130 |
輸出通道 | 4 | 2 | 4 | 2 | - |
額定輸出電流/通道 | 2A | 2A | 0.5A | 0.5A | - |
總電流 | 5 A | 5 A | 2 A | 1 A | 5 A |
最大OSSD低相時間 | 200 μs | 200 μs | 200 μs | 200 μs | 0μs |
最小X2X循環周期 | 250 μs | 250 μs | 250 μs | 250 μs | 250 μs |
模塊循環周期 | 400 μs - 799 μs | 400 μs - 799 μs | 400 μs - 799 μs | 400 μs - 799 μs | 400 μs - 799 μs |
短路保護 | Yes | Yes | Yes | Yes | Yes |
寬度 | 25 mm | 25 mm | 25 mm | 25 mm | 25 mm |
防護等級 | IP20 | IP20 | IP20 | IP20 | IP20 |
潛能組的安全關閉
這個電源模塊可以通過I/O端為后續的X20模塊供電。當有安全需求時，就通過模塊內部安全功能關閉這個I/O.連接后續X20模塊的用電設備會根據EN 954 KAT 4和IEC 61508 SIL 3標準執行關閉。
應 用
電眼，激光掃描儀
急停開關
無連絡安全感應器
運行模式開關
雙手控制裝置
安全繼電器信號反饋
安全關墊片
ACOPOS/ACOPOSmulti 使能
安全繼電器
安全閥
電機制動
安全門閂
緊湊型電機
