接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合從而達到控制負載的電器。對于接觸器很多朋友不知道它的工作原理，事實上接觸器還分為了直流接觸器和交流接觸器，本文就重點給大家介紹下接觸器工作原理。

接觸器工作原理

接觸器的工作原理是當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開同時常開觸點閉合，斷開和閉合這兩者是聯動的。

接觸器的工作原理是：當接觸器線圈通電后線圈電流會產生磁場，產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開同時常開觸點閉合，這兩者是聯動的。

當線圈斷電時電磁吸力消失銜鐵在釋放彈簧的作用下釋放，使觸點復原常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。

接觸器分為交流接觸器（電壓AC）和直流接觸器（電壓DC），它應用于電力、配電與用電場合。接觸器廣義上是指工業電中利用線圈流過電流產生磁場，使觸頭閉合以達到控制負載的電器。

交流接觸器工作原理

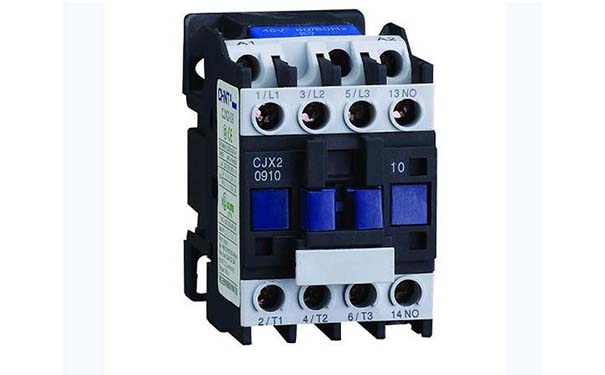

交流接觸器利用主接點來控制電路，用輔助接點來導通控制回路。主接點一般是常開接點，而輔助接點常有兩對常開接點和常閉接點，小型的接觸器也經常作為中間繼電器配合主電路使用。交流接觸器的接點由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。

交流接觸器利用主接點來控制電路，用輔助接點來導通控制回路。主接點一般是常開接點，而輔助接點常有兩對常開接點和常閉接點，小型的接觸器也經常作為中間繼電器配合主電路使用。

交流接觸器的接點由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。交流接觸器動作的動力源于交流通過帶鐵芯線圈產生的磁場，電磁鐵芯由兩個「山」字形的幼硅鋼片疊成，其中一個固定鐵芯套有線圈，工作電壓可多種選擇。為了使磁力穩定鐵芯的吸合面加上短路環，交流接觸器在失電后依靠彈簧復位。

本文重點介紹了接觸器工作原理，不管是直流接觸器還是交流接觸器，他們的最終目的是一致的，但是在具體的工作原理上有些區別。目前來說交流接觸器使用得更加廣泛。
